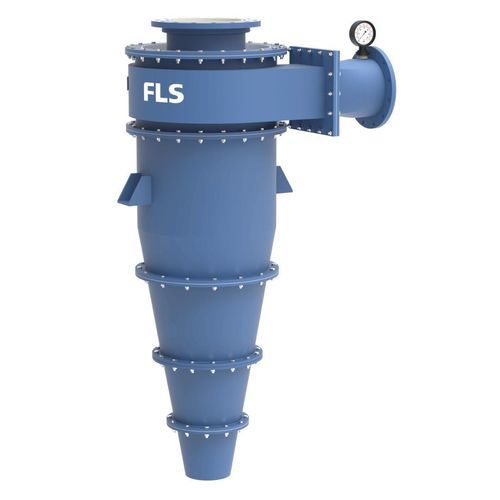

液体液体サイクロン gMAX®

概要
入口ヘッド、シリンダー部、コーン、エイペックスの形状を改良したKREBS® gMAX®ハイドロサイクロンは、より高い処理容量でより鋭い粒子分離を実現し、保守負荷を低減します。設計により処理量が増加し、運転コストを低減しつつ、より低いエネルギー・設備要件で微細な分離を可能にします。

主な利点

• 高比重でのより微細かつ明瞭な分離 — 上部コーンを急角度に、下部コーンを延長かつ角度付けすることで、サイクロン上部の接線速度を最大化し、下部の滞留時間を延長。より微細な分離を生み、アンダーフローの微粉を減らしオーバーフローの粗粒を低減します。
• 少ないサイクロンでの微細分離 — gMAXの入口部とシリンダー部は高容量を処理できるため、必要サイクロン数を削減し初期投資を抑制します。
• 低圧での微細分離 — 最適化された形状により、低い運転圧力でより微細な分離を実現し、粉砕回路のエネルギーおよび運転コストを削減します。
• 摩耗寿命の延長 — 入口ヘッドの乱流を最小化することでライナー寿命を延ばし、下部にプレミアムセラミックライナーを採用するなどの最適化で補修間隔を延長します。

用途と提供形態
gMAXハイドロサイクロンは鉱物処理をはじめ、オイルサンド、発電、化学、浄水処理など関連産業で使用されます。単体ユニットとして、またバルブ、配管、コレクター、支持構造、計装および付属品を含むマルチユニットクラスタとして提供されます。成型ウレタン製gMAXを含む幅広いライナー材および構造材の選択肢があります。

保守・サービス
FLSは稼働中のハイドロサイクロン向けに、予備・消耗部品、試験ラボでの検証、現地試験オプション、サイクロンのリビルド/交換プログラムなどの包括的なアフターサービスを提供します。

仕様 / 技術仕様

• より鋭い分離のための入口ヘッド、シリンダー、コーン、エイペックスの形状改良
• 接線速度と滞留時間を最大化する急角度の上部コーンと延長された下部コーン
• サイクロン数を削減する高容量の入口およびシリンダー部
• 低い運転圧でのより微細な分離向けに設計
• ライナー寿命を延ばす入口ヘッドの乱流低減
• 摩耗寿命を向上させるための下部セクションにプレミアムセラミックライナーを選択可能
• 利用可能なライナー材：成型ウレタンおよび用途に応じたその他の選択肢
• 単体サイクロンまたはバルブ、配管、コレクター、支持構造を備えたマルチユニットクラスタとして提供
• 主な適用産業：鉱物処理、オイルサンド、発電、化学、浄水処理
