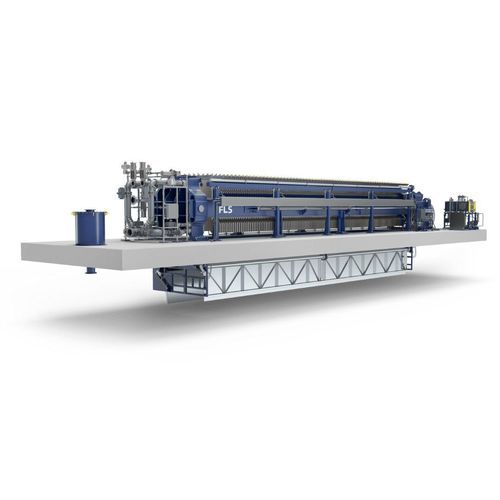

フレームフィルタープレス AFP

メンブレン自動連続

概要
FLS のろ過ソリューションは、大規模な鉱業向け脱水および固液分離を目的に設計されています。システムは高い回収率、低いケーキ含水率、および過酷な運転環境での信頼性を重視しています。各種オプションと構成により、鉱石処理のさまざまな用途と現場条件に対応します。

圧力フィルター
フィルタープレスは、スラリーをプラテ室に押し込み、フィルターメディアが固体を捕捉し、濾液が排出されることでより乾いたケーキを得ます。性能は給送圧、ケーキ厚、スラリー特性、選択したフィルターメディアに依存します。低含水率と高回収が求められる用途に適しています。

自動フィルタープレス（AFP） — 製品の主なポイント
FLS の Automatic Filter Press（AFP）ファミリーは、大容量の鉱物処理向けに頑丈に設計されています。凹室プレートやオプションのメンブレンプレートなどの構成が可能で、追加のケーキ圧搾に対応します。典型的な AFP の特長は、高い給送圧（最大16 bar）、複数のプレートサイズ、および生産最適化とケーキ含水率低減のための可変設計です。

• 利用可能なプレートサイズ：900、1200、1500、2000、2500 mm 四角。
• ケーキの圧搾を高め含水率を低減するオプションのメンブレンプレート。
• 特定のスラリー向けの凹室プレートを用意。
• 鉱業用途での継続的かつ堅牢な運転を前提に設計。

AFP 2500 — 性能例
AFP 2500 は大規模なテールings 脱水用に構成されています。性能目安：適切な運転条件下で >200 m³/時間 の水回収が可能であり、大規模鉱山での非常に高い処理能力を実現します（参考：21,000+ tpd を処理する運転例）。

AFP の拡張機能とオプション

• Maxa™ フィルタープレート：プレート容積を増加させる最適化された形状と内部流路（典型 +5–10%）、フィルテーション面積を +3–5% 程度増加させ、開口濾液面積を改善してサイクル短縮とプレート寿命延長を実現。
• IntelliPlate™ 濁度検知プレートアラームシステム：濾液の濁度を連続監視し、クロスの損傷をリアルタイムで検出するオプションの自己完結型センサーによる局所的な早期警報。
• 継続運転のための自動クロス洗浄装置およびクロス修理/メンテナンス向けの準備。

その他の圧力フィルター製品群

• Shriver® Filter Press：多用途の標準プレスで、メンブレンプレート、耐食性、食品グレード対応などの構成が可能。多数の導入実績あり。
• Pneumapress® Filter：空気支援の圧力フィルターで、処理能力と濾液品質の向上を図るシンプルなソリューションを提供。

真空フィルター
真空フィルターは真空を乾燥手段として連続運転します。サイクル／乾燥時間はケーキ厚、温度、パルプ密度に依存します。洗浄段、蒸気添加、メディア選定などのカスタマイズで工程要件に対応します。

真空フィルターの種類と特徴

• 水平ベルトフィルター：連続運転、濾過が速い材料や濃縮物に適する。多段洗浄、低ケーキ水分に対応し、用途に合わせたベルトを選定。
• ディスクフィルター：真空ゾーンを備えた回転ディスクで、ケーキの連続形成、洗浄、排出を行う。高い脱水効率と処理能力を持ち、濃縮物やパステ充填に適合。
• ドラムフィルター：スラリーに部分的に浸漬した回転ドラム。ケーキ形成、洗浄、排出が1回転で行われ、操作が容易で保守性に優れ、回転速度でケーキ厚を調整可能。
• 水平パンフィルター：粒状／速沈固体向けの連続真空フィルターで、蒸気／温風乾燥オプションや面積当たり高容量の構成が可能。

粒状媒体フィルター
粒状媒体ろ過は水や工程液中の懸濁固体を除去します。FLS は AWI® との協業による設計済みアンダードレインを備えた粒状媒体フィルターを提供し、逆洗分布の均一化、媒体保持、効率的な洗浄を実現—大容量処理や長期運転での低メンテナンスに適します。

主な利点（共通）

• 高い分離効率と生産性：大きなろ過面積と高処理能力に合わせた設計。
• 運用・保守コストの低減：低メンテナンス、消耗品使用量の削減を考慮した設計。
• ケーキ回収と濾液品質の最適化：より乾いたケーキと高い水回収を目指すソリューション。
• 柔軟性と構成可能性：圧力／真空設計、メンブレン、洗浄段、耐食・食品グレード材の選択肢。

用途

• 鉱業：テールings の脱水、濃縮物の脱水、パストバックフィル、工程流の水回収。
• 化学および一般産業：スラリー脱水、固形物取り扱い（乾燥ケーキ、洗浄性、濾液の透明度が要求される場合）。
• 低ケーキ含水率、逆流洗浄、または極めて高い処理能力を必要とする工程。

技術仕様

• AFP 動作圧力：最大16 bar（用途に依存）。
• フィルタープレート正方形サイズ：900、1200、1500、2000、2500 mm。
• AFP 2500 目安能力：>200 m³/時間 の水回収（用途に依存）。
• Maxa™ プレート改善：典型 +5–10% のプレート容積、潜在的 +3–5% の濾過面積、より速いサイクルのための開口濾液面積増大。
• オプション：メンブレンプレート、凹室プレート、自動クロス洗浄、IntelliPlate™ 濁度検出、粒状媒体フィルター用カスタムアンダードレイン。
• 真空フィルターの種類：水平ベルト、ディスク、ドラム、水平パン；洗浄・乾燥オプションで連続運転。
• 材料と構造：重工仕様の堅牢設計、耐食性または食品グレード材のオプション；粒状媒体フィルター用の設計済みアンダードレイン（AWI®）。
