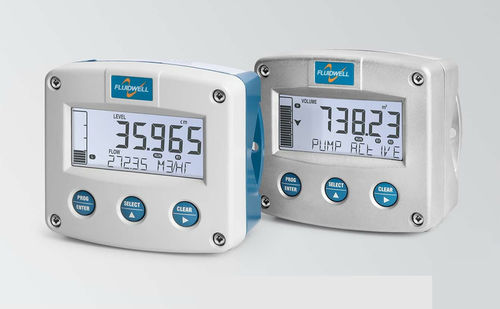

流量計ポンプ制御器 F175

流量およびレベル測定アラーム機能付きポンプ管理用

製品説明
F175は連続レベル監視と開放チャネルの二重流量測定を備えたポンプ／レベルコントローラです。専用のバーグラフでレベル／高さまたは体積を表示し、設定点とヒステリシスでポンプ制御を正確に行えます。

利点

• ポンプコントローラとレベル監視を統合し、開放チャネル流量機能をオプションで提供。
• 屋外・産業用途に適したアルミニウムまたはステンレス316Lの堅牢な筐体（IP65/IP67 / Type4X）。
• Fluidwellの「Know one, know them all」設定構造により、迅速な立ち上げが可能。
• 壁面、配管、パネル、屋外センサへの直接取り付けなど多様な取付け方法。
• レベル／高さ、体積、流量、積算値、充填率、アラーム値を表示する見やすい二段表示とバーグラフ。

機能

• 最大4つの設定点および4つの復帰点を持つ高精度なポンプ／レベル制御と設定可能なヒステリシス。
• 低低、低、高、高高の4段階アラームと視覚表示、設定可能な出力。
• 開放チャネル用の2系統の流量計算（線形、テーブル、またはオリフィス/フルーム式）と積算機能。
• レベル／高さまたは体積に応じたバーグラフ表示。アラーム時は赤色点滅LEDバックライト。
• レベル、高さ、体積のカスタム単位。タンク／オリフィス／フルーム補正用48ポイントのストラッピングテーブル。
• レベル入力1系統：(0)4–20 mA（HART透過）およびNamur NE43センサ故障検出、センサ状態のアナログ再送信が可能。
• 3系統の遠隔制御入力と、ポンプ／アラーム用の最大4系統の高容量機械式リレー出力。
• アクティブまたはパッシブの絶縁アナログ出力（0）4–20 mA、任意のレンジにスケーラブル。
• 通信：Modbus RTU。インターフェース：RS232 / RS485（絶縁RS485オプション）。設定用USB-C。
• プラグアンドプレイのUSB-C、無料ソフトでPC設定、設定の自動バックアップ。
• 電源：絶縁12–30 V DC / 12–24 V AC または絶縁115–230 V AC。センサ供給：24 V DC。

用途

• 非線形タンクの体積計算（ストラッピングテーブル）を伴う連続レベル測定と信号再送。
• 最大4点の設定・復帰を持つポンプ制御、充填/排水機能、ポンプ群選択、運転時間または順序によるポンプ切替、運転時間の画面表示。
• 開放チャネルの流量監視：レベル入力とチャネル特性を組み合わせて流量と積算を計算・表示・監視しアラーム可能。
• 下水処理、雨水排水、灌漑チャネル、工業排水、洪水対策向けに設計されており、ポンプ・バルブ・アラームの自動制御を実現します。

技術仕様

• レベル入力：(0)4–20 mA（HART透過）。
• 状態入力：3系統の設定可能な遠隔制御入力（15機能）。
• パルス出力：トタライザA/Bおよび／またはサンプリングパルスに基づくスケーリングパルス。タイプ：選択可能な高耐久機械式リレー1点。
• アラーム出力：低低／低／高／高高または組合せで設定可能。オプションのクリアアラーム出力。タイプ：最大4点の高耐久機械式リレー。
• アナログ出力：実際のレベル／高さ、体積または入力再送信を出力する1点の絶縁パッシブ4–20 mAまたは1点のアクティブ(0)4–20 mA。
• 制御出力：充填／排水、グループ構成、順序または運転時間によるポンプ選択用に最大4点の高耐久機械式リレー。
• 電源：絶縁12–30 V DC / 12–24 V AC または絶縁115–230 V AC。センサ供給：24 V DC。
• 防爆区域：非対応（本質安全性なし）。
• 通信：Modbus RTU。インターフェース：RS232 / RS485 2線 / 絶縁RS485 2線。USB-Cは設定用のみ。
• 表示：専用バーグラフ付きの二段表示。アラーム時は赤色点滅LED。
• 取付：壁、配管、パネルまたは屋外センサに直接取り付け；筐体：アルミまたはステンレス316L（IP65, IP67 / Type4X）。
