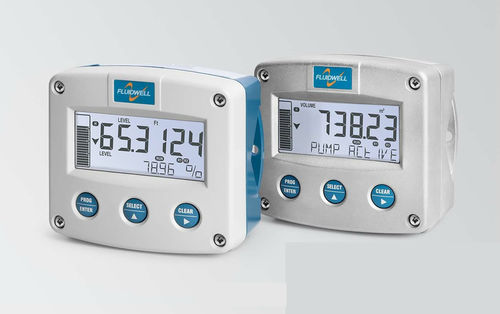

定量吐出ポンプ制御器 F174

アルミニウム

Product description
F174は連続的な液位監視と信頼性の高いポンプ制御のために設計されたポンプ・レベルコントローラです。専用のバーグラフを備えた明瞭な二行表示で高さまたは容積として液位を表示し、ヒステリシスを伴う個別のセット/リセットポイントで最大4台のポンプを単独またはグループ制御できます。アラーム監視、センサ診断、柔軟な通信機能を統合し、プロセスへの組み込みに対応します。

Advantages

• リアルタイムの連続液位監視が可能な多用途コントローラ。
• 屋外や過酷環境向けのアルミまたは316Lステンレス製堅牢筐体（IP65 / IP67 / Type4X）。
• Fluidwellの構成体系による直感的な設定で、立ち上げ時間と教育コストを削減。
• 壁面、配管、パネル、センサ直付けなど多彩な据付方法。
• 液位/高さ、容積、充填率、アラーム値を表示する二行表示とバーグラフ。

Features

• 最大4つのセット/リセットポイントと設定可能なヒステリシスによる精密なポンプ制御。
• low-low、low、high、high-highの4段階アラーム監視と無視機能。
• 液位/高さまたは計算容積に基づくバーグラフ表示（ストラッピングテーブル対応）。
• アラーム時に赤色フラッシュLEDバックライト点灯。
• 液位・高さ・容積の単位をカスタマイズ可能。
• 1系統のレベル入力：(0)4-20 mA（HART透過）。
• Namur NE43センサ故障検出を画面表示し、センサ状態のアナログ再送信を設定可能。
• タンク形状補正用48点ストラッピングテーブル。
• 動作をトリガーする3つのリモート入力。
• 実測レベル/容積または入力再送信に応じたアクティブまたはアイソレート（パッシブ）アナログ出力。
• ポンプ/アラーム用に最大4接点の耐久性のある機械式リレー出力。
• Modbus通信対応（RS485 / アイソレートRS485またはRS232）。
• 簡易なリモート設定のためのUSB-Cプラグアンドプレイ。
• 無償のPCソフトウェアによる簡単なプログラミングと設定の自動バックアップ。
• 電源：絶縁12–24V AC / 12–30V DCまたは絶縁115–230V ACのオプション。

Applications

• ストラッピングテーブルによる容積計算を伴う連続液位測定および信号再送信。
• 充填/排出機能、ポンプ群選択、稼働時間や順序に基づくポンプ交互制御を備えたポンプコントロール；稼働時間は画面表示。
• 下水・雨水ポンプ場、産業プロセス、水利施設、貯水池、浄水場、HVAC、薬液投与、排水およびブースターポンプ設備に適合。
• 屋外設置と過酷な気象条件に対応；動作温度 -40°C〜+70°C（-40°F〜158°F）。

Caractéristiques / spécifications techniques

• レベル入力：(0)4-20 mA（HART透過）。
• 状態入力：3つの設定可能なリモート入力（11機能）。
• アラーム出力：low-low、low、high、high-highまたは組合せで設定可能；オプションのアラームクリア出力；最大4接点の機械式リレー。
• アナログ出力：パッシブ絶縁4-20 mAまたはアクティブ(0)4-20 mA、任意レンジにスケーリング可能；レベル/高さ、容積または入力再送信。
• 制御出力：充填/排出、グループ設定、ポンプ選択のためのポンプ制御；最大4接点の機械式リレー。
• 電源：絶縁12–30V DC / 12–24V AC または絶縁115–230V AC。
• センサ供給：24V DC。
• 防爆/本質安全：該当なし。
• 通信：Modbus RTU；RS232 / RS485 2線 / アイソレートRS485 2線；設定用USB-C。
• 表示：二行表示＋専用バーグラフ；アラーム時は赤色フラッシュLED。
• センサ診断：Namur NE43検出と画面表示、およびアナログ再送信の設定。
• リニアライゼーション：タンク形状補正用48点ストラッピングテーブル。
• 構造：アルミまたは316Lステンレスの堅牢筐体、IP65 / IP67 / Type4X。
• 動作温度：-40°C〜+70°C（-40°F〜158°F）。
• 設定：USB-Cプラグアンドプレイと無償PCソフトウェア；設定の自動バックアップ。
