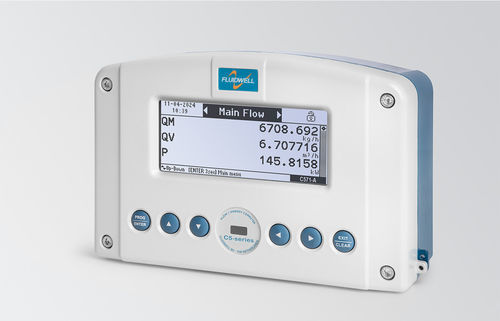

ガス用流量計算機 C571

密度質量マスフロー

製品説明
C571 流量・エネルギー計は、流量、温度、圧力を計測し、AGA8、SGERG88(91) または表に基づき体積、質量、エネルギーを算出します。線形補正により全流量域での精度を向上させます。大容量のログレジスタが測定値と計算値を保存します。IP66/67 のアルミ製屋外筐体は過酷な気象・産業環境に対応します。

利点

• 屋外・産業用途に適した IP66/67、Type 4X のアルミ筐体。
• 昼夜を問わず視認性の高い明るいバックライト付き大型表示。
• 工業用シリコンキー6個による直感的操作、または無償の設定ソフトでの操作。
• 入口/出口の温度監視用に2系統の温度入力を装備（例：熱交換器）。

特長

• 対応媒体：空気、N2、O2、H2、CO2、CH4、天然ガス、理想気体、その他ガス。
• 実条件での計算質量流量、（基準）体積流量、出力を表示。
• （基準）体積、質量、エネルギーの積算値を算出。
• 密度、エンタルピー、比熱、圧縮率を決定（SGERG88、AGA8 G1/G2）。
• 単一流用に設計。メイン画面の表示順はカスタマイズ可能。
• プロセスパラメータと計算値のデータロギング。更新頻度は最大毎秒10回。
• 各入力あたり11点の線形化で広範囲の精度を向上。
• パルス、（積層）差圧、4–20 mA の各種流量入力を処理可能。
• Callendar–van Dusen 式対応の Pt100 / Pt500 / Pt1000 温度入力。
• 動作周囲温度：構成により -40°C ～ +55/+70°C。
• 多言語対応、大きな数字表示のグラフィカル UI。

用途

• 産業用ガスの計測：天然ガス、水素、二酸化炭素など。
• 単一または積層差圧式流量計や平均化システム。
• 雨、雪、砂漠、塩害雰囲気などの厳しい屋外環境および -40°C ～ +70°C の温度範囲での使用。

仕様

• 信号入力
  • 流量計入力：HF パルス入力 1 系統（NAMUR、コイル、PNP、NPN、リード、またはアクティブ）。アナログ入力 1～3 系統：4–20 mA（アクティブ/パッシブ）。2～3 台の積層 dP センサ対応。
• 温度入力
  • Pt100、Pt500、Pt1000 の 2 系統（2/3/4 線）を Callendar–van Dusen 式で補正。
  • 4–20 mA 温度入力 2 系統（アクティブ/パッシブ）。
• 圧力入力
  • アナログ圧力入力 1 系統：4–20 mA（アクティブ/パッシブ）。
• ステータス入力
  • 外部アラーム等用の設定可能な入力 2 系統。
• 信号出力
  • パルス出力：計算値から選択可能な設定可能なパッシブトランジスタ出力 2 系統。最大周波数 2 kHz。
• アラーム出力
  • イベント、エラー、閾値警告に対応するパッシブトランジスタ出力 2 系統およびリレー出力 2 系統。
• アナログ出力
  • 選択した計算値の再送信用に絶縁された 4–20 mA 出力を 1 または 2 系統（アクティブ/パッシブ）。
• 電源
  • 電源：16–27 V DC または 100–230 V AC。
  • センサ電源：アナログ入力はアクティブ時 >20 V DC。パルス入力：5.4 / 8.2 / 12 / 22 V DC。
• 防爆
  • 非発火（Non‑Sparking）、Zone 2：対応保留。
• 通信
  • 表示情報の読み取り、設定の読み書き、ログ抽出、ファームウェアアップロード（USB）。
  • プロトコル：Modbus RTU。インターフェース：USB、RS232、RS485（2線）。
