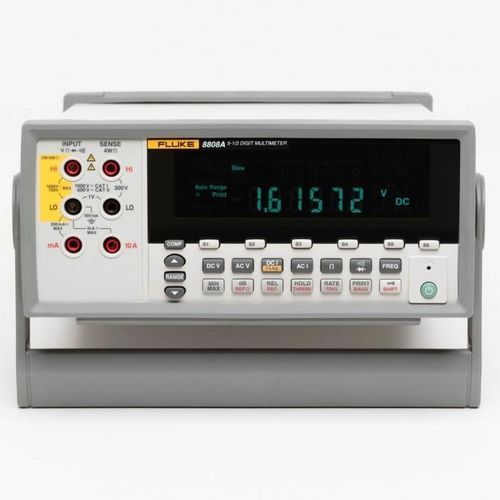

デジタルマルチメーター 8808A

ベンチトップ型1000 V周波数

多機能マルチメーター。製造、開発、サービスなどの分野に。 • 5.5 桁の分解能 • 基本直流電圧確度 0.015 % • デュアル・ディスプレイ • 微小電流測定 • 2 x 4 線式抵抗測定 • 6つのセットアップ・キーから登録した設定に簡単にアクセス可能 • Hi/Lo リミット比較で合格/不合格テストが可能 8808A マルチメーターは電圧、抵抗、電流測定を含む様々な機能を備え、直流電圧基本確度 0.015 % での測定が可能です。よく利用する測定を手早く簡単に行えるため、操作に不慣れな方でも非常に簡単にお使いいただけます。 8808A の正面パネルの 6 つのセットアップ・ボタンはラジオのプリセット・ボタンのように機能します。まずこのメーターを良く使う測定に設定し、Shift キーを押しながら、セットアップ・ボタン（S1 ～ S6）を押して設定を保存します。その後同じ測定を行うときには、該当するセットアップ・ボタンを選択するだけです。 セットアップ・ボタンを使えば、毎回複雑な作業指示シートに従う必要はありません。オペレーターは測定を行うたびに測定機能やレンジ、テスト・リミットを設定したり、その他様々なパラメーターを入力したりと、いくつもボタンを押さなくてもいいのです。 製造現場でのミスをなくします。 8808A 5.5 桁デジタル・マルチメーターは、よく使用される測定機能を高い信頼度で実行することができます。機能テストにおいても、特定のテスト・ポイントにおける厳密な測定においても、pass/fail表示ができるリミット比較モードを使えば、判定の難しいリミット付近の判定の場合には特に、ミスをなくすことができます。8808Aではpass/failがディスプレイのインジケーターに表示されるため、簡単に結果が分かります。リミット内であるか外れているかの結果がはっきりと示されるため、テストの結果を推測で判断する必要はなくなります。 製造、R&D、サービスなどのアプリケーションで測定の質と効率を向上 製造試験や R&D、開発、サービスといったアプリケーションでは、ベンチ・メーターには優れた性能と柔軟性が同時に求められます。8808A は、どのように精密な検査にも耐えうる測定を行います。また、電圧、抵抗、電流、周波数を含む様々な測定機能を優れた確度と分解能でお届けします。 2 つのパラメーターを同時に測定 8808Aは独自のデュアルディスプレイに1つの信号の異なる2つのパラメーターを同時に測定して、表示します。電圧と電流のように互いに関連する 2 つのパラメーターを同時に見ることで初めて明らかになる問題もあり、テストやトラブルシューティングが簡単になります。 微小直流電流の測定 通常のマルチメーターではシャント抵抗を用いて電流を測定します。このシャント被測定電流の経路に挿入されますので、被測定回路の動作に影響を与えます。8808Aはシャント抵抗の代わりに電流/電圧コンバータを用い、被測定回路への影響を1/10 ～ 1/100以下に軽減しています。 2本のテスト・リード（オプション）で4 線式抵抗測定を実行 特許の分割端子によりたった2本のテスト・リードでの4線式抵抗測定が可能になります。お客さまは特性のテスト・リードを使うことでこの4線接続を実行することができます。卓越した分解能と測定確度に加え、一対のテスト・リードだけを使用する便利さと容易さを得ることができます。
