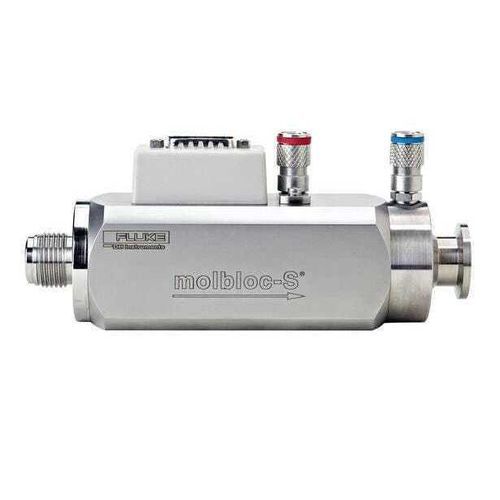

圧力校正器 molbloc-S®

温度ガス流量流量計用

製品概要
molbloc-S® は、molbox1+ フローテルミナルおよび molbox RFM フローモニタと併用する高精度のソニックノズル（音速ノズル）校正装置です。molbloc-S を通る質量流量は上流の絶対圧に比例し、下流圧に依存しません（臨界〈音速〉流が成立する場合）。有効な音速流計測には、十分に低い逆圧比（BPR）を維持する必要があります。

主な特長

• N2 および空気で最大 5,000 slm の流量範囲をカバー。
• molbloc/molbox™ 校正システムの範囲を拡張し、中流量および高流量で高精度を提供。
• molbox1+、既存の molbox1 ターミナル、COMPASS ソフトウェアと互換。
• 重力式校正に裏付けられた臨界流ベンチュリ（ソニック）ノズルの動作原理。
• 汚染に対する感度が低い。
• 測定不確かさ：molbox1+ 使用時 ±0.125% 読値、molbox1 使用時 ±0.2% 読値。
• 空気、N2、Ar、He および多くの特殊ガスの校正が可能；湿潤空気に対する密度補償をサポート。
• molbox1+S または真空機能を持つ他の molbox モデルで優れたレンジアビリティ（10:1 ターンダウン）。
• 上流の絶対圧を冗長に測定し、不確かさを低減し信頼性を向上。
• ガス温度の調整および測定を内蔵；リアルタイムの連続読み取り；完全自動化可能。

molbloc-S の範囲
molbloc-S の流量範囲は、圧力から流量への変換比 K_F（sccm/kPa）で定義され、質量流量と上流絶対圧とを結び付けます。校正は方式により上流圧の範囲で行われます：LP 20–200 kPa（3–30 psia）、SP 50–500 kPa（7–70 psia）、HP 200 kPa–2 MPa（30–300 psia）。臨界流を維持するには、下流圧を十分に低く保ち、Back Pressure Ratio（BPR = 下流絶対圧 / 上流絶対圧）がレイノルズ数に依存する許容上限を下回る必要があります。下流に真空ポンプを使用すると、下流圧を下げて使用可能な流量範囲を拡張できます。

仕様 — 標準 molbloc-S 校正 — molbox1+ および molbox2 ターミナル使用時
通常動作温度範囲：15 ～ 35 °C
保管温度範囲：-25 ～ 35 °C
通常の上流動作圧範囲：20–200 kPa abs（LP）または 50–500 kPa abs（SP）；HP：200 kPa–2 MPa abs（molbox1+S のみ使用可）。
全体の流量範囲：<1 ～ 5,000 slm
入口接続（モデルにより）：1/4 in. VCR™、1/2 in. VCR™、1 in. VCR™ または 1 in. NPT（モデル 1E1-S … 1E4-S 等）。
出口接続（モデルにより）：モデルに応じた ISO‑KF タイプ真空フランジ（16 mm、40 mm）。
対応ガス：乾燥空気、N2、Ar、He および多くの特殊ガス（詳細は仕様参照）。

流量測定（概要）
範囲：molbloc のサイズおよび圧力校正範囲に依存。
必要な逆圧比：レイノルズ数により 0.4 ～ 0.9。
校正ガス：標準 — 乾燥空気。オプション：N2、Ar、H2、He、N2O（入手可能性は変動）。湿潤空気運用には乾燥空気での校正が必要。
圧力校正範囲：LP 20–200 kPa abs；SP 50–500 kPa abs；HP 200 kPa–2 MPa abs（HP は molbox1+S のみ）。流量仕様は molbloc フルスケールの 10%～100% で有効。
分解能：±0.0015% FS
精度：±0.06% 読値
予測安定性（1年）：±0.05% 読値
測定不確かさ：±0.2% 読値（Premium：molbox1+ 使用時 ±0.125%）。

各 molbloc-S に含まれるもの

• molbloc-S 流量エレメント
• 輸送および保管用ケース
• 上流接続用の柔らかく再利用可能な VCR Oリング；下流接続用 ISO‑KF センタリングリング、クランプおよび過圧リング；取り付け手順
• SP での標準不確かさ校正（空気）および認定校正報告書

技術仕様

• ブランド：Fluke
• 商用名（シリーズ）：molbloc-S®
• モデル例 / 利用可能な K_F 値：1E1-S (KF 10), 2E1-S (KF 20), 5E1-S (KF 50), 1E2-S (KF 100), 2E2-S (KF 200), 5E2-S (KF 500), 1E3-S (KF 1000), 2E3-S (KF 2000), 5E3-S (KF 5000), 1E4-S (KF 10000)
• 総合流量能力：<1 ～ 5,000 slm
• 動作温度：15 ～ 35 °C；保管：-25 ～ 35 °C
• 圧力校正タイプ：LP (20–200 kPa), SP (50–500 kPa), HP (200 kPa–2 MPa) — HP は molbox1+S のみ
• 測定不確かさ（典型）：±0.2% 読値（標準）；±0.125%（プレミアム、molbox1+ 使用時）
• 分解能 / 精度：±0.0015% FS 分解能；±0.06% 精度
• インターフェース：モデルにより VCR または NPT 入力オプション；下流に ISO‑KF 真空フランジオプション
• 対応ガス：空気、N2、Ar、He および多くの特殊ガス
• 互換性：molbox1+、molbox1 ターミナル (v4.0+)、molbox2 ターミナル、molbox RFM モニタでの使用向けに設計；COMPASS ソフトウェア互換
