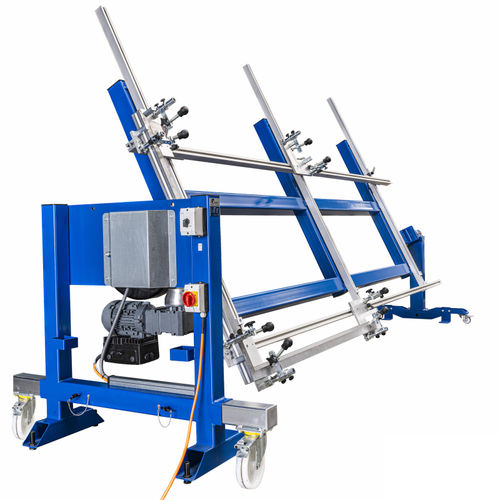

フレーム溶接治具

回転機能付きフレーム用溶接装置――人間工学に基づいた設計で、高精度かつ高速。 当社のフレーム溶接治具は、時間のかかる測定作業を必要とせず、直角フレームの製造に特化して設計されています。 フレームの幅と高さを確実に直角に調整できるため、測定や位置合わせといった作業工程がすべて不要になります。スピンドル圧力を備えた機械式クランプ要素が、面の一致不良を補正します。 セットアップ → フレーム部材の挿入 → クランプ → 溶接 → 完了。 上部と下部に露出したコーナーを備えたサポートにより、加工時のアクセスを最大限に確保します。 内蔵の360度回転機能により、フレームの両面からの溶接や、溶接ビードの仕上げ作業を、手間のかかる取り扱い工程なしで行うことができます。 デジタルディスプレイ付きオプションの測定システムにより、セットアップ時間を大幅に短縮できます。中間支柱や追加部材の組み立て用機器は、当社のアクセサリーとしてご用意しています。 「フレームサイズへの無段階かつ精密な調整 人間工学に基づいたワークの配置と、両側からの部品へのアクセス 1回のセットアップで溶接、接着、ねじ止め、リベット留めが可能 横方向または縦方向のラング用追加サポートで拡張可能 フレームサイズ：最大3000 mm × 4300 mm （モデルにより異なります） 部材重量：最大300 kg（設計による） プロファイル断面：最大100 × 100 mm 軸高：1,000 mm 電動回転駆動：225°または360°（モデルによる） 回転速度：約1 rpm 電気接続：380～480 V／50 Hz 工具不要のセットアップ フレーム上のアース接続 移動式または据え置き式で使用可能 納品内容：長手方向のビーム2本および長方形のフレームを固定するためのクランプコーナー4個
