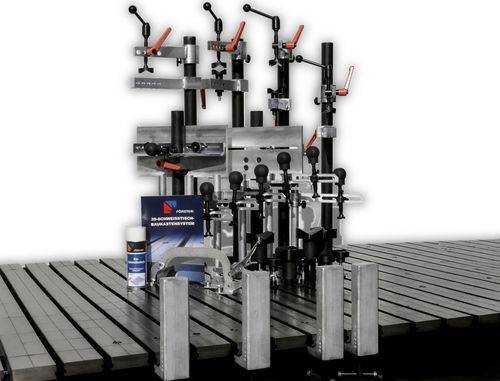

手動式締め付け器具 Set 2

チューブ用Tスロット用溶接用

概要
配管・チューブ組立向けに設計された FÖRSTER 製溶接テーブル用締付けセットです。製造・組立作業での効率的かつ再現性のあるクランプを実現するために構成部品を厳選しています。鉄用とステンレス用の2種類の仕様を用意しています。

納期とオプション
納期：5〜7営業日
選択可能な仕様：一般的な溶接作業向け仕様；ステンレス加工向け仕様

セット内容 — Set 2（鋼製配管用）

• 締付けアーム 6本（締付け部 Ø30 mm）
• 締付け柱 完成品 6本、Ø30 mm x 350 mm
• テンションタワー 完成品 4本、Ø50 mm x 900 mm
• 締付けアーム 4本（締付け部 Ø50 mm）
• エッジストップ 4個、高さ200 mm、鋳鉄製
• サポートアーム Ø50 mm 4本
• フランジクランプ（締付けタワー付）2個、Ø50 mm x 600 mm
• プリズムサポート Ø60 mm 6個
• プリズムサポート Ø100 mm 4個
• アングルブラケット 100 mm x 170 mm 4個（鋳鉄製）
• アングルブラケット 170 mm x 170 mm 2個（鋳鉄製）
• ユニバーサルアングル 600 mm x 350 mm 2個（アルミ製）

セット内容 — Set 2（ステンレス配管用）

• 締付けアーム 6本（締付け部に真鍮プレッシャーピース付）
• 締付け柱 完成品 6本、Ø30 mm x 350 mm
• テンションタワー 完成品 4本、Ø50 mm x 900 mm
• 締付けアーム 4本（Ø50 mm、真鍮プレッシャーピース付）
• エッジストップ 4個（アルミ製）、高さ200 mm
• サポートアーム Ø50 mm 4本（真鍮パッド付）
• フランジクランプ（締付けタワー付）2個、Ø50 mm x 600 mm
• プリズムサポート Ø60 mm 6個（真鍮製）
• プリズムサポート Ø100 mm 4個（真鍮製）
• アルミ製アングルブラケット 100 mm x 170 mm 4個
• アルミ製アングルブラケット 170 mm x 170 mm 2個
• ユニバーサルアングル 600 mm x 350 mm 2個（アルミ製）

重要な注意点

• 本セットは FÖRSTER の溶接テーブル（Tスロットシステム）に合わせて準備されており、配管製作での効率的かつ柔軟な締付けを想定しています。
• 鋼仕様は鋳鉄・鋼製部品を含み、ステンレス仕様は接触部を真鍮に、その他は指定箇所でアルミを使用してマーキングや腐食を抑えます。
• ステンレス材を加工する場合は、接触部の素材（例：真鍮のプレッシャーピース）が適したバリアとなるため、ステンレス仕様を選択してください。

仕様・技術情報

• ブランド：FÖRSTER（FÖRSTER welding systems）
• 製品名：Set 2 - Pipe construction
• 適合性：FÖRSTER 溶接テーブル（Tスロット）向けに設計
• 納期：5〜7営業日
• 仕様：標準（全溶接作業向け）、ステンレス加工向け
• 主な材料：鋳鉄、アルミニウム、真鍮（仕様により異なる）
• 主要構成品：締付けアーム Ø30/Ø50 mm、締付け柱 Ø30 mm x 350 mm、テンションタワー Ø50 mm x 900 mm
• 用途：溶接テーブル上での配管・チューブの固定・治具作成用
