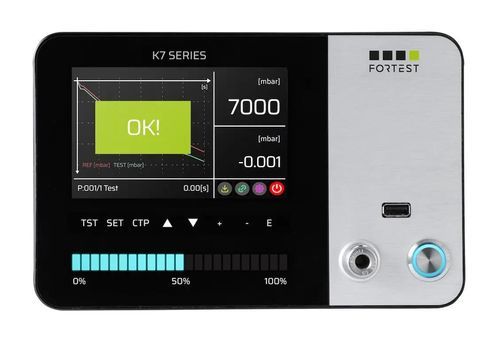

空圧式リークテスター K7990

圧力電動空気圧式油圧式

概要
K7990は、絶対圧降下方式の汎用エアリークテスターで、自動車、医療、油圧、家電、e‑mobility、航空宇宙、防衛などの産業向け品質管理に対応します。広い測定レンジとモジュール式オプションにより、スタンドアロン設備や自動化ラインに適合します。

主な特長

• 測定レンジおよび空気／電子オプションの高い構成性
• メンテナンス不要設計
• 絶対圧降下による高精度で再現性のある測定
• 300のテストプログラムを保存可能

適用分野

• 自動車
• 医療
• 油圧／オレオダイナミクス
• 家電
• e‑mobility
• 航空宇宙・防衛
• 空気圧機器・包装

ユーザーインターフェース
強化ガラスで保護された5.7″カラー静電容量式タッチディスプレイ。生産現場向けのダイナミックLEDバーとバックライトキーを備えます。

標準装備
校正リーク用Stäubli®フロントカップリング、レポート保存とファームウェア更新用USBポート、精密手動圧力調整器（電子式はオプション）、300テストプログラムを含みます。

接続性とIndustry 4.0統合
Ethernet、RS232、RS485、USB、Bluetooth、Wi‑Fiをサポート。プロトコル：Modbus‑RTU、Profinet、EtherNet/IP、EtherCATに対応しPLC/MESへ統合可能。

アクセサリ

• 外部放出電磁弁（フィルタ付）
• 3方向／5方向エアバルブ、パイロットバルブ
• 外部スタート／アボート操作盤、フットペダル
• バーコードリーダー、サーマルプリンタ（ディスペンサー付/無）
• Stäubli®コネクタ（オス/メス）、ベンチュリ、エアフィルタ
• 外部温度プローブ、AUX延長ケーブル
• PCソフト（K‑Series manager、Data Manager）および通信ケーブル

オプション

• 内部放出バルブ
• 高速充填用空気配管オプション、マイクロ電磁弁
• 水素（H2）スニッファーキット
• 電子圧力調整器、一次圧自動ゼロ回路
• プレフィリング、正負試験モード
• 気圧測定、リークアナログ出力、I/O拡張
• Ethernet（Profinet、EtherCAT）モジュール、Wi‑Fi、遠隔無線操作キット
• 高分解能測定（1M pts AD）、部品容積測定用容量計

主な仕様（要約）

• モデル: K7990
• 差圧レンジ: [0–1 bar], [-1–0 bar], 1–2 bar, 2–6 bar, 6–15 bar
• 差圧精度: 0.5% RDG + 3 DGT（典型）
• 差圧測定範囲: 0–65 mbar（低レンジ）、0–650 mbar（6–15 bar）
• 差圧分解能: 0.001 / 0.002 / 0.005 / 0.01 mbar（レンジ依存）
• リーク流量: 0–10 cc/min、分解能 0.01 cc/min、精度 1% RDG + 0.03 cc/min
• 容積: 0–500 cc、分解能 0.1 cc、精度 1% RDG + 2 cc
• 直接圧力精度: 0.5% FS、直接圧力分解能: 通常 0.1 mbar（最高レンジ 1 mbar）
• 表示: 5.7″（800×480 px）; 寸法 L×H×D: 220×140×250 mm; 重量: 4 kg
• 動作温度: 5–40 °C
• インターフェース: RS232×2、RS485×1、USB master/slave、Ethernet（オプション）
• I/O: Start/Stop/Filling/Test/Good/Reject/4BCD、拡張I/Oオプション
• プログラム数: 300、テストアーカイブ: Advanced、パスワード保護、プログラム名16文字
