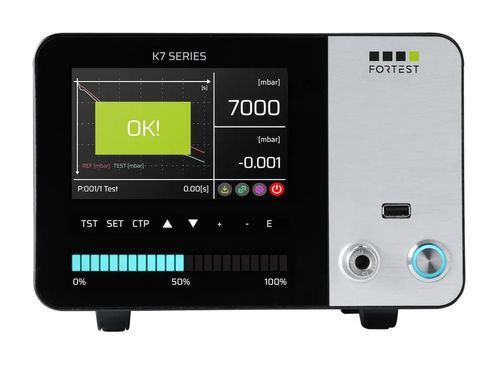

圧力リークテスター K7090

絶対圧力低下式差動圧力低下式真空

概要
K7090 Dual Absolute® は、ForTest の特許技術 Dual Absolute® を採用したエアリークテスターです。従来の差圧式システムの制約を解消し、Absolute Decay、Classic Differential、Dual Absolute、Zero Central の4つの測定モードを1台に統合するとともに、生産ラインや試験室向けに高い構成性を提供します。

主な特長

• 特許技術 Dual Absolute® による測定原理
• 用途に応じた4つの測定モードを搭載
• 強化ガラスパネル内蔵の5.7インチカラー静電容量式タッチスクリーン
• 生産向けのダイナミックLEDサイクルバーとバックライト付きキーパッド
• 高精度手動圧力調整器を標準装備（電子式オプションあり）
• 校正漏れでの検証用 Stäubli® 迅速継手装備
• 最大300のテストプログラムを保存可能
• 標準で Bluetooth Low Energy と USB、Wi‑Fi・産業プロトコルはオプション

適用分野

• 冷凍／空調
• 医療機器
• 機械部品
• 油圧／油圧機器
• 包装
• 空気圧機器

空圧および測定機能

• 対応圧力範囲：-1～15 bar
• 圧力測定および体積（容積）による漏れ測定に対応
• 測定レンジと分解能：レンジにより 0.001 mbar～0.1 mbar
• リーク測定範囲：0～10 cc/min、分解能 0.01 cc/min
• 容量測定：0～500 cc、分解能 0.1 cc

接続性と統合

• 標準インターフェース：RS232、RS485、USB（master/slave）、Bluetooth Low Energy
• Ethernet、Wi‑Fi はオプション。Profinet、EtherNet/IP、EtherCAT モジュールで SCADA/MES に統合可能
• データロギング／ファームウェア更新用の SB Uporta、拡張 I/O オプションあり

アクセサリ・オプション（抜粋）

• フィルタ付き外部排気ソレノイドバルブ
• 各種空圧バルブ構成（3ポート、5ポート、パイロット、急速充填）
• 外部スタート/アボートパネル、フットスイッチ、バーコードリーダー、ラベルプリンタ
• Stäubli® オス/メス継手、精密ミクロメータバルブ
• Leak Test Manager / Data Manager T-Series ソフトウェア
• 通信プロトコル／I/O 拡張モジュール

技術仕様（抜粋）

• 測定モード：Absolute Decay、Classic Differential、Dual Absolute、Zero Central
• 精度 (Dp)：0.5% RDG + 3 DGT
• 差圧レンジ：通常は 0–65 mbar（低レンジ）、高レンジでは 0–650 mbar
• Dp 分解能：レンジにより 0.001～0.1 mbar
• 直接圧力精度：0.5% FS、直接圧力分解能は通常 0.1 mbar
• リーク精度（cc/min）：1% RDG + 0.03 cc/min、範囲 0–10 cc/min
• 容量精度：1% RDG + 2 cc/min、容量範囲 0–500 cc
• 寸法：L 220 mm × H 140 mm × D 250 mm、重量 4 kg
• ディスプレイ：5.7" カラー静電容量式、800×480 px
• 動作温度：5～40 °C
• ポート：RS232 x2、RS485 x1、USB master/slave、Ethernet（オプション）
• プログラム数：300、パスワード保護対応
