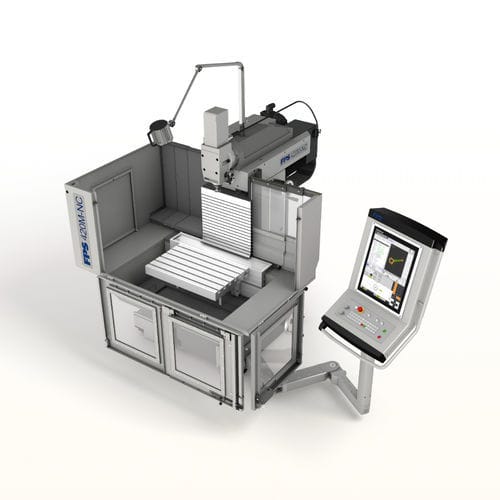

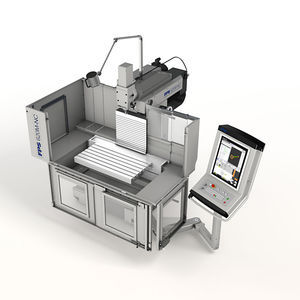

3軸フライス盤 FPS 420M-NC

汎用ドリル

現代の製造現場への最適な第一歩 堅牢で耐久性が高く、メンテナンスも容易――実習や製造現場での使用に最適な機械 最大4500 rpmまでの可変運転速度――高い送り速度や切削速度に最適 直感的で人間工学に基づいた設計により、使いやすさを実現 コンパクトな機体サイズで、限られたスペースでも使用可能 回転式コントロールパネル SIEMENS 840 D SL または HEIDENHAIN TNC 620 FS CNC制御。 切削ヘッドはY軸方向にもさらに150 mm移動可能 幅×奥行×高さ - 2235 × 1875 × 2000 mm 角度テーブル テーブル／クランプ面 - 630 × 400 mm T溝：本数／幅／ピッチ - 6／14 H12 位置合わせ溝 H7／63 mm 許容荷重 - 300 kg 作動スピンドル 垂直および水平 ドリルスピンドルとして垂直方向に伸長、 クランプ／ストローク - 約80 mm 手動回転式切削ヘッド - ±90° ツールホルダー 油圧式工具クランプ付き - ISO 40 DIN 69871 締め付けシステム 油圧式締め付けシステム - DIN 69872（標準） DIN 2080（オプション） 主駆動：三相電流ブレーキモーター トルク - 340 Nm 送り駆動：デジタル駆動 送り速度（無段変速） - 0～2000 mm/min 早送り - 5000 mm/min 制御ハンドルの手動回転量 - 2.5 mm 接続 電源接続 - 3 x 400 VAC 50 Hz 25 A 最大予備ヒューズ定格 - 35 A 電源構成 - TN-S 接続方式：固定接続 制御盤の電子機器 CE適合、関連する 業界団体の現行規制に準拠 - BGVA 3 / DIN EN 60204-1 重量 機械総重量 加工テーブル、カッティングヘッド、スプレーガードキャビンを含む - 約1800 kg 制御 直線経路制御 - SINUMERIK 840 D SL HEIDENHAIN TNC 620 FS
