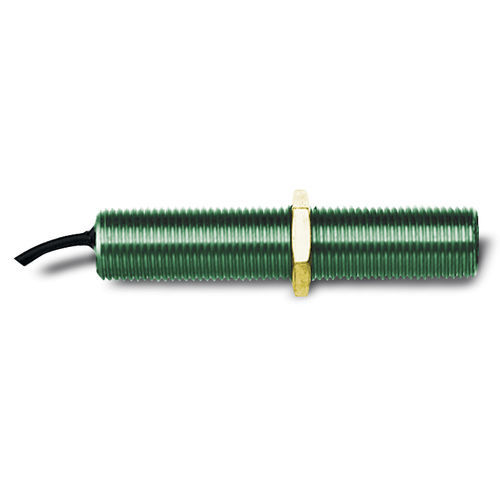

回転速度センサ MP series

磁気ステンレス製ピックアップ

マグネティック・ピックアップは交流発電機である。通常、内燃エンジンのフライホイールハウジングに取り付けられ、スターターのリングギアがセンサーの端をギヤの歯が通過するたびに電圧パルスを発生させる。 ハウジング材質： MP3298：タイプ300ステンレス鋼。 ロックナット：タイプ 300 ステンレス鋼。 MP7905 および MP7906：タイプ 6061 アルミニウム/アルマイト処理クラス 1。 ロックナット：スチールニッケルメッキ。 出力リード (全モデル)：絶縁リード線2本、20AWG、MIL-W-16878DタイプEに準拠したSTR/TEF絶縁、白1本および黒1本。 出力電圧（全モデル）：200 V.P.P. typ.(1000I.P.S.、20ピッチギア、0.005ギャップ、100K OHM負荷でテスト)。 コイル抵抗： MP3298: 975 オーム TYP. MP7905 および MP7906：2500 オーム TYP. ポッティング（全モデル）：ピックアップ内部はエポキシ樹脂で充填されており、耐油性、耐湿性を有しています。 温度（全モデル）： -65°～+225°F（-54°～107°C）。 コイル・インダクタ： MP3298: 800 mH max, @ 1K Hz。 MP3298: 400 mH TYP.1K Hzで。
