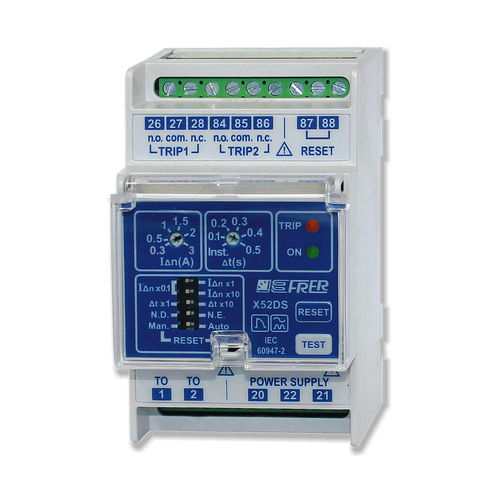

漏電保護継電器 X52DSX

AC変圧器用DINレール

タイプA漏電リレー、3 DINレールモジュール 漏電リレーは、保護が必要な導体または機器の絶縁損失による低レベルの漏電または不平衡電流を認識するように設計されたマイクロプロセッサベースの電子保護装置です。漏れ電流の測定は、リング型変流器FRER cod.TDC...またはTDA...の使用により行われます。 保護すべきすべての回路導体はCTを通過しなければならない。 マイクロプロセッサーは次のような機能を備えています： - トリップ電流調整 30 mA から 30 A を 3 つのレンジに分割：30÷300mA、300mA÷3A、3÷30A。 - トリップ遅延時間の調整：瞬時から5秒まで、2つの範囲に分割：瞬時÷0.5秒、0.2÷5秒。 - 1個または2個の動作トリップリレー。 - 出力リレーテスト。 - 手動（ローカルまたはリモート）またはプログラム可能な自動リセット。 - リレーとCT間の配線接続の連続制御：配線が遮断されると出力リレーが作動します。 出力リレーが作動します。 広い電流範囲により、CEI 64-8規格で要求されるいわゆる接点電圧の値を50V以下に維持するために、正確なトリップ電流値を容易に選択できます。内部リタリングにより、リレーは外乱の影響を受けません。また、正弦波電流と脈流電流が交互に流れ、急峻または緩やかに上昇する場合（タイプA）でも、その機能が保証されます。 技術データ 電流設定範囲 30mA...30A 3カンピ/レンジ 電流精度 +0/- 20% dal/ from 20% al/ to 100% f.s. 遅延設定範囲 0,1...5 秒（2 チャンピ / レンジ 遅延精度±10%（設定値に対して 動作周波数 47...63Hz 第3高調波! / 減衰率 88% @ 150Hz
