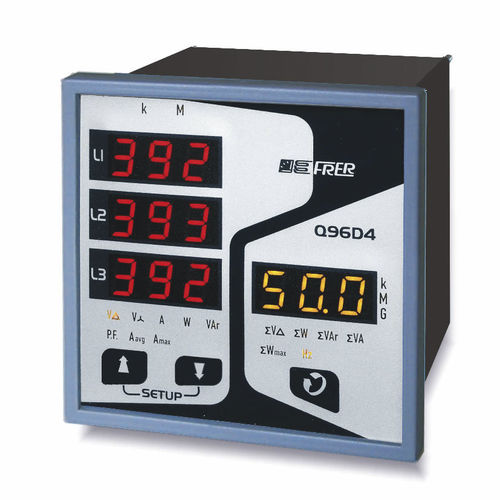

三相電気回路用分析器 Q96D4

電力品質組み込み式デジタル

96x96 赤/黄の4つのLED表示を持つマルチファンクションメーター 多機能ネットワーク・アナライザは、歪んだ波形が存在する場合でも、3本または4本のワイヤーで構成された三相システムや不均衡な負荷での使用に適しています。三相に関連する値が表示される3つの赤色LEDディスプレイと、システム量を表示するための4つ目の黄色LEDディスプレイによって、電気ネットワークのすべての主要な特性量（11の量、30の測定値）を1つの機器に表示することができます。 表示される測定値の選択は，2つのセクション（位相とシステム値）ごとに独立しているため，ネットワークの状態をより完全に監視することができます。 進行中の測定の種類と、適用されるキロまたはメガの乗数は、識別しやすい発光記号で表示されます。 テクニカルデータ ディスプレイ LED 4 (高さ10mm) 最大表示数 3 cifre - 3桁 (999) 小数点位置 automatica - 自動 ステータスLEDのシンボルマーク（点灯式 読み取り値更新 1秒 測定タイプ TRMS 基本精度 ±1 Un 公称入力電圧 Un 100÷400V 公称入力電流 In 1-5A 入力範囲(1) 10÷120% Un; 5÷120% In 動作周波数 45÷65Hz CT比（最大一次値） 10000A 連続過負荷 1,2 Un; 2In 短時間過負荷 2 Un; 20 In (1sec) 電圧回路の消費量 <0.5VA 電流回路の消費量 <0,5VA 電源 115-230Vac (47...63Hz) ±10パーセント 消費電力 3VA 動作温度 -10...+23...+50°C 保存温度 -30...+70°C 自己消火性 熱可塑性プラスチック UL 94-V0 ハウジングの保護等級 IP52
