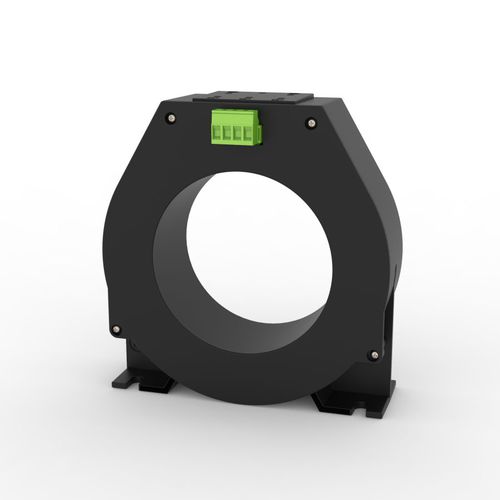

トロイダル電流センサー TDB090

ACDC漏電

B型漏電リレー用センサφ90mm TDBシリーズは、DC-10kHzの帯域幅でACおよびDC電流を測定することができ、1mAの分解能を有しています。 TDBセンサーは、リレーコマンドによるDCオフセットゼロ化機能を備えたデガウス機能を内蔵しています。この機能は、地磁気、永久磁石、DCコイル、温度ドリフト、機械的衝撃や振動によって引き起こされる直流電流測定誤差（DCオフセット）をゼロに設定するものです。実効電流（AC+DC）の測定誤差は、線電流に比例し、センサホールを通過する導体の幾何学的レイアウトに依存します。また、センサーホールの外側を通過する近接導体の距離と幾何学的配置に依存します。IΔn設定＜100mAは、導体を中央に配置し、環境条件（温度、振動、EMI）を制御することによってのみ可能となります。
