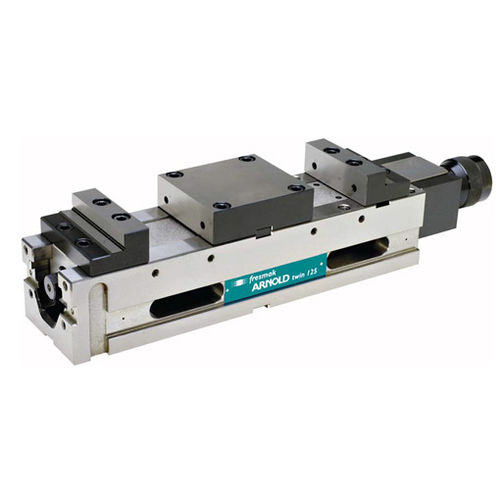

工作機械用バイス 040 410 ARNOLD TWIN series

研削盤用油圧式縦型

高圧 ARNOLD ツインバイスは、2つのピースを同時にクランプすることができます。 -クランプ再現性における0.01mmの精度。 -水平および垂直マシニングセンタでの作業に適しています。 -0.02 mmの平行度と垂直度を持つすべての表面の研削。 -可能な作業位置：ベース、側面または頭の上に垂直にサポートされています。 -悪徳の内部を素早く掃除するためのサイドウィンドウ。 -クランプ力は25/50kNであり、サイズによって異なります。 SPECIAL JAWS ワークピースの形状に応じて機械加工された軟顎で作業する可能性。 -外部供給を必要としない高圧油圧増強器を装備。 -ご要望に応じてハンドルクリアランス用アングルドライバー。 -標準的な顎の位置を交換する6つの異なるクランプタイプ：サイドジョーを回転させ、中央に階段状ジョーを取り付けるか、サイドクローゼットの中央ジョーを取り付けることによってハンドルに取り付けます。 -単一のワークピースをクランプするには、ステーションIIに配置します。 3RD HAND MECHANISM 機能は、最初の1つのワークピースをクランプし、次にもう一方のワークピースをクランプし、垂直位置に取り付けることができます。 第三手の操作：ハンドルを回すことによって、それがクランプされるまで、ステーションIに位置するワークピースに向かって可動顎 Iをもたらす。 それがクランプされるまで、ターンを維持することは、ステーションIIに位置するワークピースに向かって可動顎 IIをもたらす。 ターンを続けて、増強器をジャンプスタートし、高圧でクランプし始めます。
