軸方向凝縮装置 CB series

換気スチール製プロセス

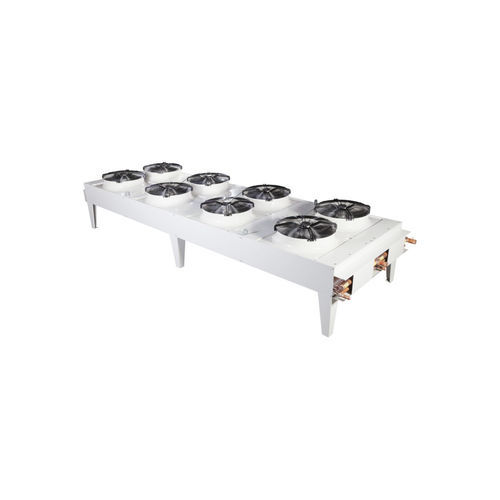

直径500mm、630mm、800mmの三相軸流ファンを備えた空冷コンデンサー。ファンモーターの回転速度により、CBN（通常）とCBS（静音）の2つのバージョンがあります。ファンモーターには2つの回転数（デルタ接続またはスター接続）があり、合計4つの回転数を選択できます： CBNシリーズ（通常） 接続D：1.300 / 1310 / 900 rpm（軸流ファン500 / 630 / 800mm）接続Y：1.000 / 1050 / 680 rpm（軸流ファン500 / 630 / 800mm）CBSシリーズ（静音） 接続D：675 / 850 / 440 rpm（軸流ファン500 / 630 / 800mm）接続Y：520 / 700 / 320 rpm（軸流ファン500 / 630 / 800mm）。 特性 ケーシングは亜鉛メッキ鋼製で、高耐食性の白色ポリエステル樹脂RAL-9002でコーティング。 フローティングコイルシステムにより、銅管と支持エンドプレートの接触を回避し、漏れのないコンデンサーの長寿命を保証。 外部ローター付き軸流ファンモーター、三相400V/50Hz、2回転。保護等級IP-54、熱保護（サーモコンタクト）付き。 このシリーズの特殊オプション 水平位置で床に固定するための脚。 外部ジャンクションボックスに配線されたファンモーター。 電子制御ECファンモーター。 各種コンプレッサーに接続するためのマルチ回路。 効率向上のためのフィン付きコイルへの水噴霧システム（PAシリーズを参照）。
