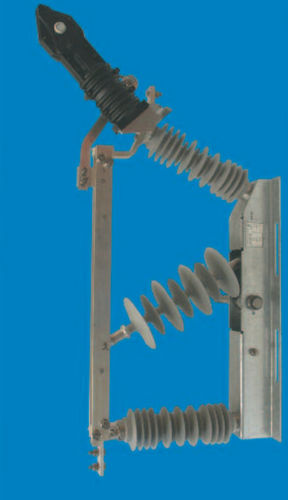

中電圧断路器 FLa 15/9700-1B

単極AC鉄道用途用

定格絶縁レベル UNm 27.5 kV 定格インパルス電圧 UNi 185 kV 短時間電力周波数試験レベル Ua 80 kV 定格周波数 (A.C.) fr 50 Hz 定格遮断電流 I1 1600 A 定格ケーブル充電破壊電流 I4a 32 A 定格短時間耐電流 Ik 31.5 kA 定格短絡電流継続時間 tk 3 s 定格ピーク耐電流 Ip 80 kA 定格短絡電流 Ima 16 kA 沿面距離 約 s 1120 mm Drawing-no.LT3-102888 重量 約 50 kg - スチール製ベースフレーム - スチール部品はQTL 0200に従って溶融亜鉛メッキ、 追加塗装（DB規則、材料番号675.61に準拠） - 複合碍子
