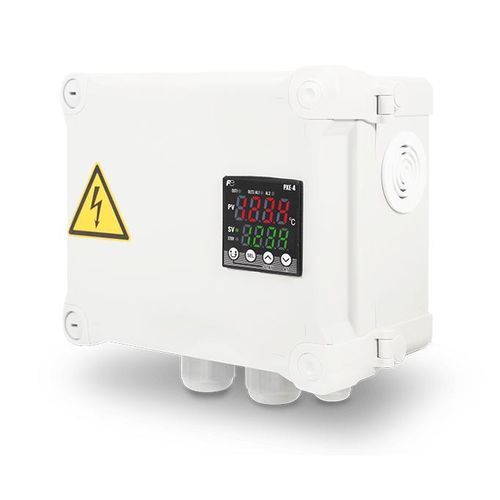

デジタル温度調節器 EDS11-COF

ダブルディスプレイ単一ループPID

概要
低コストで高い精度と性能を実現。単相温度制御盤は、産業用加熱アプリケーション向けに経済的なソリューションを提供するよう設計されています。230 VAC 単相で給電され、導入済みのPID制御器を搭載しており、迅速な設置と立ち上げを可能にしつつ、信頼性の高い動作を提供します。

主な機能

• 統合PID温度制御（Fuji Electric PXE レギュレータ）。
• 電源：230 VAC 単相 50/60 Hz。
• 高速スイッチングと長寿命を実現するソリッドステートリレー（SSR）。
• デュアルデジタル表示（実測値と設定値）4桁、2色表示。
• 機械的保護等級 IP30、および過電流保護用 Uni+N 20A C ブレーカー。

利点

• 適応性：産業プロセスに合わせて設定可能で、統合が容易。
• 信頼性と耐久性：過酷な条件を想定した部品選定。
• 高品質コンポーネント：Fuji Electric 部品を採用。
• コンパクト設計：狭いスペースへの設置に適した小型寸法。

用途
凍結防止、屋外プールの温度維持、油圧ネットワーク管理、凍結防止用ヒーターや加熱素子の制御に最適です。食品業界の盤内温度管理、実験室など、精密な温度制御を必要とする分野にも適しています。

仕様一覧
型番: 単相温度制御盤（経済タイプ）
最大出力: 3.5 kW
電源電圧: 230 VAC 単相 50/60 Hz
測定入力信号: 熱電対: J, K, R, B, S, T, E, N, PLII; 抵抗温度計: PT100
制御方式: PID レギュレータ Fuji Electric PXE
保護等級: IP30
表示: 4桁2色表示のデジタル指示器 2台（測定値・設定値）
アラーム: 1つの視覚アラーム（高/低、偏差高/低、バンドアラーム、センサ断線アラーム）
出力素子: ソリッドステートリレー 25A
出力数: 1
使用温度: -10〜30 °C
保管温度: -20〜+60 °C
使用・保管時湿度: 凝縮のないこと で < 90 % RH
取付: 付属の取付キットで壁掛け
寸法: 192 mm x 164 mm x 105 mm
短絡/過電流保護: Uni+N 20A C ブレーカー搭載
筐体材料: PVC
電気接続: ケーブルグランド 3個

ソリッドステートリレー（SSR）
本機は可動部を持たない高速度スイッチングが可能なソリッドステートリレー（SSR）を搭載しており、寿命は約1,000万回の動作を想定しています。SSRは高速なオン/オフ応答、高いノイズ耐性、低い駆動電力を特長とします。

特性 / 技術仕様

• 最大出力: 3.5 kW
• 電源電圧: 230 VAC 単相 50/60 Hz
• 測定入力: 熱電対（J, K, R, B, S, T, E, N, PLII）および PT100
• 制御: PID レギュレータ Fuji Electric PXE
• 保護等級: IP30
• 表示: 4桁2色表示のデジタル指示器 2台
• アラーム: 1つの視覚アラーム（高/低、偏差、バンド、センサ断線）
• 出力素子: ソリッドステートリレー 25A
• 出力数: 1
• 使用温度: -10〜30 °C
• 保管温度: -20〜+60 °C
• 湿度: 凝縮のないこと < 90 % RH
• 取付: 壁掛け（取付キット付属）
• 寸法: 192 x 164 x 105 mm
• 過電流保護: Uni+N 20A C ブレーカー
• 筐体: PVC
• 接続: ケーブルグランド 3 個
