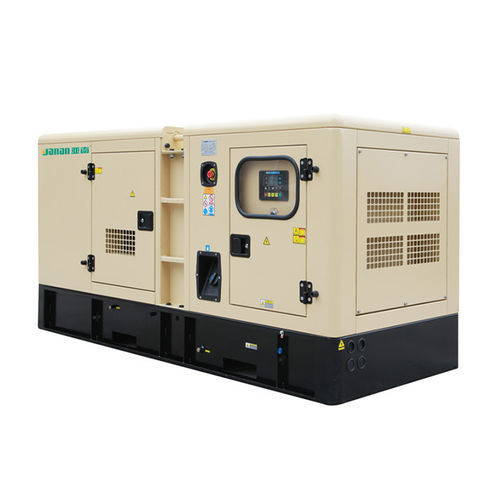

発電システム YANAN - Ⅳ

概要

• 耐腐食構造：高強度鋼を使用し、粉体塗装仕上げにより腐食耐性を向上。
• メンテナンスアクセス：大型開口の扉、取り外し可能なダクトにより筺体装着時の点検・保守が可能。潤滑油・冷却水のドレンはベースフレーム外部へ配管。点検用はしごを装備。
• 安全・保護：操作パネルは施錠可能な扉内に配置。排気サイレンサーは完全封止型。発電機セットの冷却に必要な換気を確保。耐放射熱性の断熱材採用。振動伝達を低減する防振パッドを装備。
• 輸送・取り扱い：標準で吊り上げポイント装備。オプションで底足、フォークリフト用スロット、及び重作業用トレーラを用意。

主な特長

• 上部吊りフック
• ブレーカー
• 滴下回収トレイ
• IP65規格の電気ボックス
• 書類ホルダー

寸法（出力範囲）
出力 | 寸法 L×W×H (m)
10-100kVA | 2.3×1.1×1.29
100-200kVA | 2.8×1.1×1.47
200-300kVA | 3.8×1.3×1.85
300-500kVA | 4.2×1.5×2.1
500-800kVA | 4.8×2.1×2.28
800-1200kVA | 5.8×2.25×2.58
＞1200kVA | 20-40ft コンテナ

備考
仕様は予告なく変更される場合があります。

仕様 / 技術データ

• Model: YANAN - Ⅳ
• 用途：発電機用防音キャノピー / トレーラー
• 出力範囲：10 kVA ～ ＞1200 kVA（複数のエンクロージャサイズ）
• 構造：粉体塗装仕上げの高強度鋼製による耐腐食構造
• メンテナンス：大型ドア、取り外し可能なダクト、潤滑油および冷却液ドレンをベースフレーム外部へ配管、点検用はしご
• 安全：操作パネル扉は施錠可能、排気サイレンサーは封止、適切な換気、耐放射熱断熱材、防振パッド
• 輸送：標準吊り上げポイント、底足オプション、フォークリフトスロットオプション、重作業用トレーラーオプション
• 装備：上部吊りフック、ブレーカー、滴下回収トレイ、IP65電気ボックス、書類ホルダー
• 寸法：上記 寸法（出力範囲）参照
