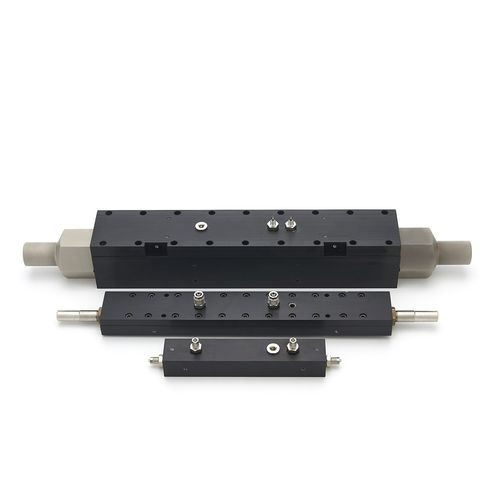

層流モジュール FCO96

空気/ガス流量0.1ml/min～40,000l/min用一次フローエレメント 優れたターンダウン特性 平方根の抽出は不要 エレメントにかかる圧力損失が非常に小さい 8barゲージまでの圧力に対応 FCO96シリーズは、0.1ml/minから40000リットル/minまでの少量の空気やガスの流量を測定するための一次流量デバイスのファミリです。FCO96 LFEは、サンプリングシステム、インジェクター、呼吸アプリケーションで発生する低流量を、正確かつ繰り返し測定する能力を提供します。 流量測定は、オリフィスプレート、ベンチュリー、ノズルなどで行われることが多く、発生する差圧は二乗則で流量と関係します。FCO96層流エレメントは、差圧と流量が直線関係にあるため、より高いターンダウンを実現できます。層流条件はレイノルズ数2000以下で達成されます。 FCO96ラミナーフローエレメントは、低い差圧を発生させ、流れをほとんど制限しません。フルフロー時の典型的な値は、10mmH20（98Pa）です。測定器としては、ファーネスコントロールズ社のマイクロマノメーターやトランスミッターなどが適しています。 理論編 レイノルズ数が2000以下であれば、気体中に層流の状態が存在する。この数値以上では、流体の状態は乱流とみなされる。この数値以下では、ある長さにおける圧力差は流量に対して直線的である。 ファーネスコントロールズのFCO96層流オリフィスは、レイノルズ数500を中心に設計されており、層流の範囲に収まっています。
