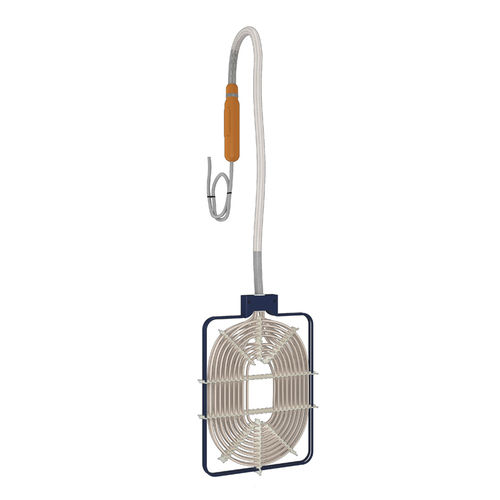

取り外し可能投げ込みヒーター

タンク底フラットステンレス製

製品概要
Galvatherm® 平型浸漬ヒーター（装着A）は、コンパクトな設置面積で大きな熱交換面積を提供する効率的な加熱ソリューションです。スペースや均一なタンク壁加熱が重要な工業用途向けに設計されています。

主な利点

• 汎用性：標準的なタンク構成に対応し、縁部および底部取付が可能です。
• 省スペース設計：最小限の設置スペースで熱交換面積を最大化します。
• 簡単な統合：迅速な取り付けと現場要件に応じたモジュール式アクセサリ。

主な用途

• 産業用タンク内の液体加熱（タンク壁の精密加熱や凍結防止を含む）。
• フルオロポリマー被覆の加熱ケーブルが必要な化学薬液浴など、腐食性の高い環境での使用。

オプションとアクセサリ

• Ø75 mm ケーブルグランド — 長さH（Nでの取付高さ）に300 mmの余裕が必要。PP（品番: PEPP）およびPVDF（品番: PEPF）で提供。
• ケーブル延長 — 給電ケーブルC（HO5 VV-F または HO7 RN-F）、タンク出口用の非加熱ケーブルN。
• A用着脱式プロテクタ — 穴あきプラスチックプロテクタ（PP 品番: PRPPP、PVDF 品番: PRPPF）。
• A用脚部 — 底面取付用のPPまたはPVDF製脚（標準高さ50 mm） — PP品番: PIPP、PVDF品番: PIPF。

技術仕様

• 出力：0.5 kW〜15 kW（特定構成では最大6 kWを推奨）。
• フレーム材質：金属フレームにPP、PVDF、FEPコーティング、または無塗装ステンレス。
• 加熱ケーブル絶縁：FEPまたはPFAフルオロポリマー。
• 取付：タンクの縁または底面取付。迅速な設置を想定した設計。
• 電気仕様：単相 110 V / 230 V / 460 V、三相 230 V / 400 V / 460 V。
• シールド：連続銅シールド付き、接地接続が必要。
• 規格：EN 60519-1/2 準拠。

設置と安全

• ケーブルグランドやアクセサリのために指定のクリアランスを確保してください（Ø75 mm グランド：長さHに対して300 mm）。
• 連続銅シールドを適切に接地してください。
• タンクの化学性および温度に応じてプロテクタ、脚部、材質（PP/PVDF/FEP/ステンレス）を選定してください。

追加資料
装着A型浸漬ヒーターの技術仕様書および Galvatherm ユーザーマニュアルが利用可能です。選定、材質選択、設置支援については Galvatherm 担当者にお問い合わせください。
