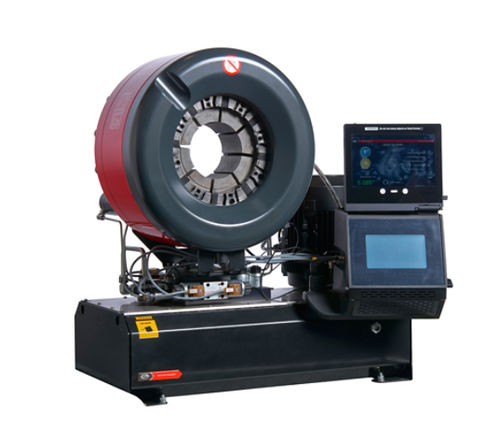

液圧ホース用圧着機 GC™96TSi™

ホース用油圧式大容量

製品概要
GC96TSi™-3 圧着機は、3インチの6ワイヤーおよび最大内径6インチの工業用ホースを圧着できます。この圧着機により、販売業者は信頼性が高くプロフェッショナルな外観のアセンブリを作成でき、エンドユーザーに付加価値を提供します。大径の圧着ヘッドにより、圧着可能なフェルールやスリーブを使用してさまざまな端末処理の工業用ホースアセンブリを作成できます。オプションのスペーサーダイおよびGC32™ダイと組み合わせることで、Gatesの油圧ホースアセンブリも製作可能で、GC96TSi™はさらに汎用性があります。

• 圧着設定の迅速な入力が可能な電子式タッチスクリーン操作パネル。
• 作業が容易で便利な水平前方給送方式。
• さまざまな継手の圧着を可能にする550トンの圧力。
• 2段階速度のダイ閉鎖と高速戻しにより、アセンブリの迅速な製作が可能。
• 幅広いホースに対応するフルレンジのダイセット。
• 3" 6ワイヤーおよび6" 工業用ホースの圧着が可能。

直感的なスマート圧着
当社の最先端の油圧ホース圧着機は、Gates製品の組立専用に設計されており、常に更新されるGates eCrimp仕様にアクセスする直感的なタッチスクリーン操作パネルを採用しています。タッチスクリーンのタブレットは着脱可能で、ライブフィードバックや視覚的な診断が可能です。さらに、Wi‑Fi接続が常時利用できない環境でも機械の更新を受け取るために便利です。GC96TSiは、水平ローディングや安全かつ効果的な圧着のための背面ミラーなど、ユーザー体験を簡素化する機能を備えて設計されています。同様に、自己潤滑ヘッドと堆積物低減バルブにより、メンテナンスを減らして運転を継続できます。

特徴と利点

• Wi‑Fi経由で継続的に更新されるオンボードのGates eCrimp™仕様。
• 高圧縮グリースを使用した自己潤滑式圧着ヘッドによりメンテナンスを低減。
• ダイの着脱を簡単にする標準のクイックチェンジツール。
• 作業が容易で便利な水平前方給送方式。
• さまざまな継手の圧着を可能にする550トンの圧力。
• 幅広いホースに対応するフルレンジのダイセット。
• 高速作業を実現するプレフィルドバルブによるアセンブリ速度の向上。
• ドック中にタブレットへ常時給電する磁気充電ポート。

入手可能な部品（表）
Part # | Product # | Description
74800008 | 74800008 | GC96TS
78392/GC96TSI-3 | 74809003 | 78392 GC96TSI-3 CRIMPER
78640/GC96 TSI 3 STAND | 74809010 | 78640 GC96 TSI-3 STAND
78968/GC96TSI POTENTIOMETER | 74820132 | 78968 GC96TSI POTENTIOMETER
| 74827263 | GC96TSI INVERTER

技術仕様

• 圧着能力：3" の6ワイヤーおよび最大内径6" の工業用ホースまで対応。
• 圧着力：550トン。
• ダイ動作：2段階速度のダイ閉鎖と高速戻り。
• ダイセット：フルレンジのダイセット。オプションのスペーサーダイおよびGC32™ダイと互換でGates油圧ホースアセンブリに対応。
• 制御：電子式タッチスクリーンタブレット操作パネル。診断・更新用に着脱可能なタブレット；オンボードのGates eCrimp™仕様（Wi‑Fiによる更新可能）。
• 給送方向：使いやすさ向上のための水平前方給送。
• 保守機能：自己潤滑式圧着ヘッド（高圧縮グリース）；堆積物低減バルブ；迅速な作動のためのプレフィルドバルブ。
• ツーリング：ダイの簡単装填を可能にする標準クイックチェンジツール；ドック時にタブレットへ給電する磁気充電ポート。
• 含まれる/関連する部品：部品表に記載のバリアントおよびアクセサリ（GC96TS、GC96TSI‑3 圧着機、スタンド、ポテンショメータ、インバータ）。
