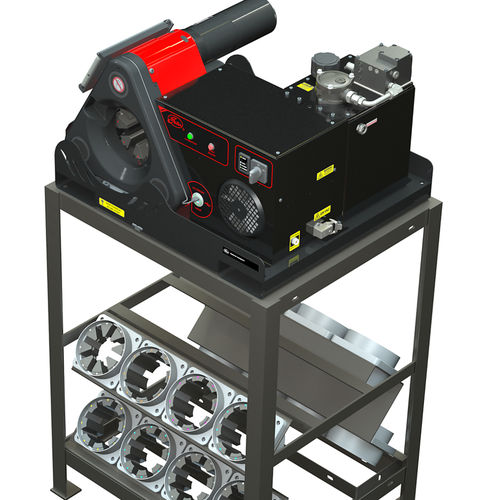

液圧ホース用圧着機 GC™ 32 FLEX™ TSi™

自動油圧式バッテリー式

概要
GC™ 32 FLEX™ TSiは、最大2インチ径の生産用油圧ホースの精密な組立て向けに設計された油圧ホース圧着機です。統合型の二段式油圧ユニットオプションと、Bluetoothでコントローラーに接続するタブレット操作インターフェースを備え、デジタルによる工程管理とデータ参照が可能です。

主な特長

• 一部コンポーネント用に18Vリチウムイオン Milwaukee M18 バッテリーを含む。
• 統合型二段式油圧ユニットを搭載；外部10,000 PSI油圧ユニットとの互換性あり。
• Gates eCrimpを備えたタブレット操作インターフェースによる圧着データ参照と工程制御。
• 非接触デジタル位置センサーにより正確で再現性のある圧着を実現。
• 2インチ6ワイヤー螺旋油圧ホースのアセンブリ対応。
• アセンブリ作業を容易にする水平給送。
• 自動グリース分配機能を備えたインデックスシュー。
• 識別しやすい色分けダイスと、プレス操作不要のクイックチェンジツール。
• 大型エルボや長いドロップへのアクセスを確保；2.5インチのリターンライン。
• フォークリフト差込口を内蔵し、ヘッドのみ、別体油圧ユニット、または完全統合型のモジュラー構成に対応。

機能と利点（要約）

• デジタル接続とタブレット制御により設定が簡素化され、継続的に更新されるeCrimp仕様でエラーを低減。
• 非接触センサーにより、量産においても正確で一貫した圧着を実現。
• 統合ポンプまたは外部ポンプと組み合わせることで、遠隔地や低量産の工場での携帯運用が可能。
• モジュラー設計により、Gatesの圧着機ファミリー内のコンポーネントをアップグレードして段階的に生産能力を拡張できる。
• Gatesの油圧ホースおよびカップリングと併用することで、最大2インチまでの再現性の高いアセンブリを提供。

部品 / バリエーション
Part # | Product # | Description
78395 / GC32FLEX TSI | 74800013 | 78395 GC32FLEX TSi
78529 / DIE RETENTION PLATE KIT GC32FLEX | 74820177 | 78529 GC32FLEX DIE RETENTION PLATES KIT

マルチメディア
製品には製品概要ビデオ資産（product overview video）が含まれます。

技術仕様

• モデル能力：最大2インチ（50 mm）径までのアセンブリを圧着可能。
• 油圧ユニット：統合型二段式油圧ユニット、または外部10,000 PSIユニットとの互換性。
• 制御インターフェース：Bluetooth接続のタブレットコマンドインターフェースとGates eCrimp統合。
• センサー：正確で一貫した圧着を実現する精密非接触デジタル位置センサー。
• バッテリー：一部コンポーネント用に18V Lithium‑Ion Milwaukee M18バッテリーを含む。
• ホース互換性：2インチ6ワイヤー螺旋油圧ホースをサポート。
• 給送方向：水平給送。
• インデックス機構：自動グリース分配機能付きインデックスシュー。
• ダイス：色分けダイス；クイックチェンジツールによりプレス操作不要での装着が可能。
• リターンライン：2.5インチリターンライン。
• 可アクセス性：大型エルボや長いドロップへのアクセスを確保する設計。
• 携帯性：フォークリフト差込口内蔵およびモジュラーなアップグレードパス（ヘッドのみ、油圧ユニット、完全統合型）。
• 接続性／ソフトウェア：圧着仕様および技術情報用のGates eCrimpタブレット統合。
