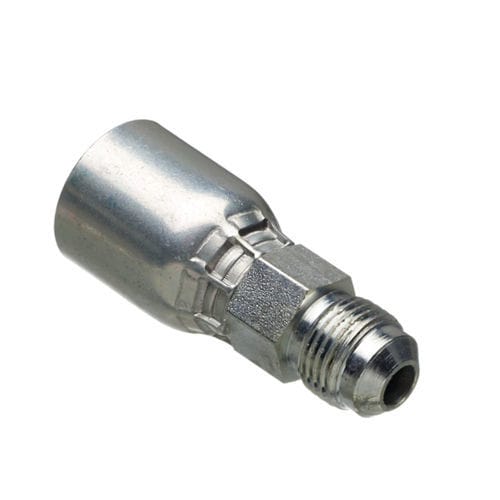

油圧式接続部品 GLX

圧縮鋼

製品概要

• GLX継手は、Gatesの布製補強ホースおよび同等のアセンブリで使用するために設計されたクランプ式スチールホース継手です。
• 作動圧力は最大1000 psiまで対応。
• 複数の締結方式、ねじサイズ、内径で提供されます。

用途

• 油圧および産業用流体輸送システム
• OEMホースアセンブリおよび交換用継手

主な特長

• ホースを確実に固定するクランプ（クリンプ）設計
• 多様な端末形状を持つスチール製
• TuffCoat™ めっきにより耐食性を向上（SAE規格比で主張値347%向上）
• 布製補強ホースおよび複数のねじサイズに対応
• 製品ラインナップが豊富（掲載バリアント107点）

部品（抜粋）
Part # | Product # | Description | Inside Diameter (in) | Inside Diameter (mm) | Thread Size
G44170-1010/10GLX-10FJX | 710700305 | G44170-1010 10GLX-10FJX | 0.626 | 15.9 | 7/8-14
G44170-1010X/10GLX-10FJX XBULK | 71070030 | G44170-1010X 10GLX-10FJX XBULK | 0.626 | 15.9 | 7/8-14
G44100-1008/10GLX-8MP | 710700195 | G44100-1008 10GLX-8MP | 0.626 | 15.9 | 1/2-14
G44100-1008X/10GLX-8MPXBULK | 71070019 | G44100-1008X 10GLX-8MP XBULK | 0.626 | 15.9 | 1/2-14
G44170-1212/12GLX-12FJX | 710700315 | G44170-1212 12GLX-12FJX | 0.752 | 19.1 | 1 1/16-12
G44170-1212X/12GLX-12FJX XBULK | 71070031 | G44170-1212X 12GLX-12FJX XBULK | 0.752 | 19.1 | 1 1/16-12
G44110-1212/12GLX-12FP | 710700465 | G44110-1212 12GLX-12FP | 0.752 | 19.1 | 3/4-14
G44111-1212/12GLX-12FPX | 710700395 | G44111-1212 12GLX-12FPX | 0.752 | 19.1 | 3/4-14
G44111-1212X/12GLX-12FPX XBULK | 71070039 | G44111-1212X 12GLX-12FPX XBULK | 0.752 | 19.1 | 3/4-14
G44110-1212X/12GLX-12FPXBULK | 71070046 | G44110-1212X 12GLX-12FP XBULK | 0.752 | 19.1 | 3/4-14

技術仕様

• 製品群: GLX Couplings
• Gatesの布製補強ホースでの使用を想定して設計
• 最大作動圧力: 最大1000 psi
• 材質: スチール継手（各種端末形状あり）
• めっき: TuffCoat™ めっき — SAE規格比で耐食性が主張値347%向上
• ねじサイズおよび内径の幅広い選択肢あり（部品表の例参照）

発注および参照

• ページに掲載されているバリアント数: 107アイテム
• ページのベース製品識別子: 7107-000000-000002
