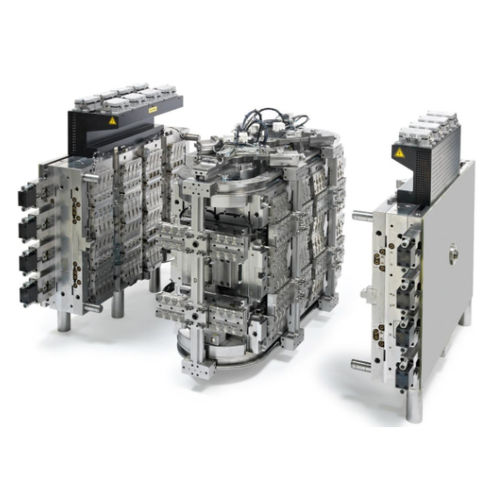

横型射出成形機 FLEXI CUBE

油圧式多材料

多成分成形の新コンセプト 高出力 - 最大のレイアウト自由度 - 最小サイズ Boucherieは最近、最初の「Flexi Cube」金型を納入し、多成分射出成形の分野で全く新しいコンセプトを導入しました。 このタイプの最初の金型は、24キャビティレイアウトの3つの部品のハンドル用に納入されました。この特定の金型は5つのステーションの金型です。 第1ステーション - 第1材料を注入するための24のキャビティ ステーション 2 - 冷却 ステーション３ - 第２の成分を注入するための２４個のキャビティ ステーション４ - 第３の成分を注入するための２４個のキャビティ ステーション5 - アクティブな造型サイクル中に製品を取り出すための金型の外側 比較的大きな肉厚が特徴の製品ですが、全体のサイクルタイムはわずか15秒を達成しました この独創的な金型の核心は、周囲に様々なステーションが提供され、このキューブの周りを移動する輸送システムによってリンクされている中央の静止したキューブを持つスタックデザインです。 この目的のために、成形部品を備えたホルダーが移動する立方体の周りには、固体のトラックが設置されています。これらのホルダーはサーボモーターによって移動され、ホルダーが異なる距離を移動できるようになっています。 このように、ステーションの数、個々の位置、および機能を必要に応じて選択することができます。これにより、金型レイアウトの柔軟性を最大限に高めることができます。 4つまたはそれ以上の部品のためのバージョンは、必要に応じて射出ステーション間の中間冷却ステーションの有無にかかわらず、または1つまたはそれ以上の射出ステーションまたは事前に作られた構造物を挿入することができる位置（インサート成形）をさらに備えたものを構築することができます。
