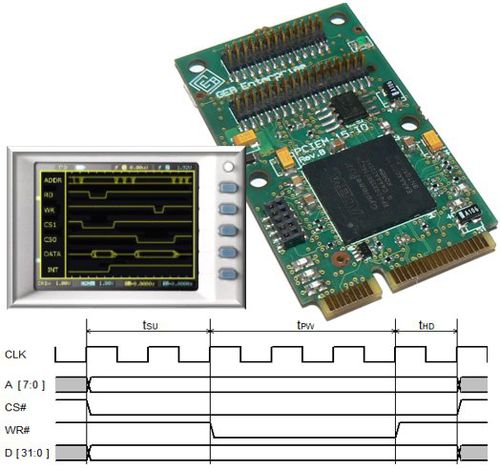

PCIエクスプレスカード GPIO-BUS MS64-Windows| 141030-01A1

IOBUS IPはGEB企業によって設計されている動的に再構成可能な非同期バスマスターである。 それは8/16/32のデータ・バス広い、外部割込み機構を、固定潜伏か可変的な潜伏バス周期支える。 IOBUSは奴隷のマスター(Pcieカード)および明記していない数間のコミュニケーションに使用したバスである。 バスは32までのデータ・ビットを、8つまでのビット・アドレス、選り抜き2破片(CS#)、可能になる読まれて(RD#)、書くストロボ(WR#)、割込み要求(INT#)および任意待ち時間信号(WAIT#)を支える。 内部バス側面で、IOBUS IPはAltera Avalonの指定と十分に迎合的である、従ってそれはAlteraあらゆるQsysの設計に容易に加えることができる。 この側面で、外部デバイスに2 Avalonの奴隷インターフェイスが、最初のもの分類されるMEMと許可するaccesをある。 第2インターフェイスはCSRのそれと実行するタイミングのプログラムに使用されなければならない構成スペース記録を分類される。 CSRは、脈拍幅(tpw)、読まれるのための一時待機時間(Th)組み立て(TS)のプログラミングを選択式に可能にし、周期を書き、またユーザーはまた割込み要求および待ち時間信号および極性両方可能にすることができる。
