ジョークラッシャ－ MC110

移動型砂生産用ウェット タイプ

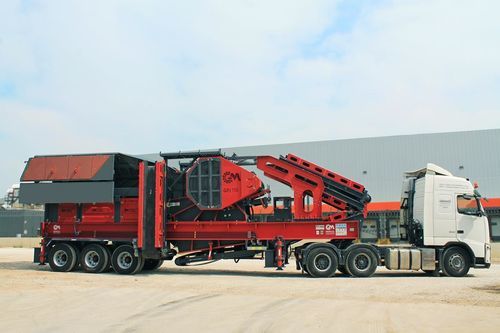

GNR - MC110 移動式顎式破砕機
本移動式破砕プラントは、独立駆動の移動式給餌機を備えた110移動式顎式破砕機群、GS1215移動式インパクトクラッシャー、および多層移動式振動スクリーンを統合しています。モバイルシャーシに収めた状態で現場での破砕、選別、オプションの洗浄を実行するよう設計されています。

製品の要点

• 主要装置：振動ロックフィーダー、GPJ 110 顎式破砕機、GS1215 二次インパクトクラッシャー、2000×6000 mm 4層振動スクリーン
• 最大投入寸法：900 mm
• 出力粒度調整：0–100 mm
• 標準最終粒度：0–5、5–12、12–19、19–40 mm（カスタマイズ可）
• 公称能力：200–300 t/h
• オプション発電機：750 kW

フィーダーシステム
モバイル対応設計のフィーダーは設置が容易で、据え置き型に匹敵する耐久性を提供します。バイパススカルプスクリーンで表土を分離し、硬度が異なる鉱物・再生材を破砕機へ供給できます。

• サイドカバー：ヒンジ式または油圧式の選択肢
• 摩耗耐性の交換可能なライニング
• モバイル用の強化スプリング
• 駆動方式：シングルまたはツインのバイブロモーター
• バイブロドライブ制御で投入速度を調整可能
• オプションの自動潤滑システム
• ふるい用の単段／二段バイパスグリッド

破砕システム
効率と低運用コストを重視して再設計された移動式破砕システム。移動式一次顎式破砕機はポータブル運用で能力を維持し、シリカ含有率の高い硬質・研磨性材料に適します。

• 材料に応じて一次または二次モデルを選択可能
• 出力粒度を変えるための顎調整機構
• 過負荷に対する安全システム
• 交換可能なライニングとサイドウォール摩耗部品
• 顎ヘッドと下側顎の転倒による予備部品コスト削減
• オプションの自動潤滑

振動スクリーンシステム
過酷な使用条件向け高効率の移動式振動スクリーンで、あらゆる石材・鉱物に適応します。

• 処理効率最大化のため破砕機と同期運転
• ボルトレス構造（溶接不要）
• 交換が容易な鋼製スクリーンワイヤー
• 駆動方式：バイブロモーターまたはカムシャフト
• オプションの油圧式スクリーン傾斜調整
• General Makina の破砕・選別プラントと互換

移動式二次インパクトクラッシャー
非研磨性～中硬度材料で高性能を発揮する携帯型二次インパクトクラッシャー。磁選ユニットを追加してリサイクル用途にも対応します。

• 中硬度・硬質材料での優れた性能
• オプションの磁気ユニットでリサイクル対応
• 高い立方体比率の生成
• 低エネルギー消費；オプションでソフトスタータ
• 交換可能な本体ライナーとローターパレット
• 内部アクセスを容易にする油圧メンテナンスユニット
• オプションの自動潤滑および温度センサ

洗浄システム
移動式スクリューウォッシャーはポータブルシステムに適合し、スクリーンと並行して砂の洗浄・篩分を行います。

• 固定式スクリューウォッシャーと同等の性能
• 交換可能なゴムヘッドを備えたヘリカルシャフト
• 各シャフトに専用のモーターと減速機
• 精密生産のための周波数制御ユニットオプション
• 不純物を除去し最大1 mmまで洗浄
• General Makina の洗浄スクリーンに適合；保守容易

コンベヤベルトシステム
迅速な組立を想定した移動式コンベヤで、複数の技術オプションを備えます。

• 輸送位置への組立に約15分
• ギアードモータ駆動；周波数制御オプション
• 上部カバーおよび防塵ユニットオプション
• 排出口とローラーはゴムで保護
• 自動潤滑およびサイクルカウントオプション
• オプションの磁気保護システム

モバイルシャーシシステム
全機器を搭載する単一プラットフォームのシャーシは、牽引機械との互換性を持ち、道路寸法と表示規則に準拠して設計されています。

• 複数プロジェクトでの使用のために一つのプラットフォームに全プラントを搭載
• 標準的な道路寸法と表示に適合
• 標準のダブルアクスル車輪システム；重量により長さ／軸を調整可能
• シャーシ構造：A1品質の鉄・鋼、補強ジョイント
• 空気式ブレーキ制御システム
• 油圧式支持により約15分で設置可能

制御パネルシステム
モバイル制御パネルはプラント全体を操作します。電源、制御、安全性に関する各種オプションを備えます。

• 標準電源または発電機で動作
• 50 Hz および 60 Hz システム対応
• 非常停止および音／光警報オプション
• クラッシャーの省エネ用ソフトスマートスタータオプション
• 給餌機・コンベヤ・スクリーン向け追加周波数制御オプション
• 操作性向上のためのタッチスクリーン
• 遠隔操作またはインターネット接続による追跡オプション
• 施錠可能なカバー付きの防水・防塵筐体

技術情報（輸送寸法 / 重量 / 能力）
顎式破砕機 — 輸送寸法 (W x L x H mm): 3000 x 13500 x 4500 — 重量 (kg): 55000 — 能力 (t/h): 200-300
インパクトクラッシャーと振動スクリーン — 輸送寸法 (W x L x H mm): 4250 x 18300 x 4500 — 重量 (kg): 55000 — 能力 (t/h): 200-300

仕様

• モデル: MC110
• Brand: GENERAL MAKİNA
• 主要装置: 振動ロックフィーダー、GPJ 110 顎式破砕機、GS1215 二次インパクトクラッシャー、2000×6000 mm 4層振動スクリーン
• 最大投入寸法: 900 mm
• 出力粒度調整: 0–100 mm
• 標準最終粒度: 0–5 mm; 5–12 mm; 12–19 mm; 19–40 mm（カスタマイズ可）
• 公称能力: 200–300 t/h
• オプション発電機: 750 kW
• 輸送寸法（顎式破砕機）: 3000 x 13500 x 4500 mm
• 輸送寸法（インパクトクラッシャー＋スクリーン）: 4250 x 18300 x 4500 mm
• 概算ユニット重量: 55,000 kg（記載の主要モジュールごと）
• フィーダーオプション: ヒンジ式または油圧式サイドカバー；シングル／ツインバイブロモータ；自動潤滑オプション
• 破砕機能: 調整可能な顎、過負荷保護、交換可能な摩耗部品、自動潤滑オプション
• スクリーン機能: ボルトレス構造、鋼製スクリーンワイヤー、バイブロまたはカムシャフト駆動、油圧傾斜オプション
• 二次インパクトクラッシャーの機能: 交換可能なライナーとパレット、油圧メンテナンスアクセス、オプションの磁気ユニットと温度センサ
• 洗浄: 交換可能なゴムヘッド付きスクリューウォッシャー、個別シャフト駆動、周波数制御オプション
• コンベヤ: 迅速な組立、ギアードモータ駆動、粉塵対策および保護オプション
• シャーシ: 道路準拠の寸法、強化A1品質鋼、空気式ブレーキ、迅速設置の油圧支持
• 制御パネル: タッチスクリーン、遠隔/インターネット追跡オプション、50/60 Hz対応、ソフトスタータおよび周波数制御オプション
