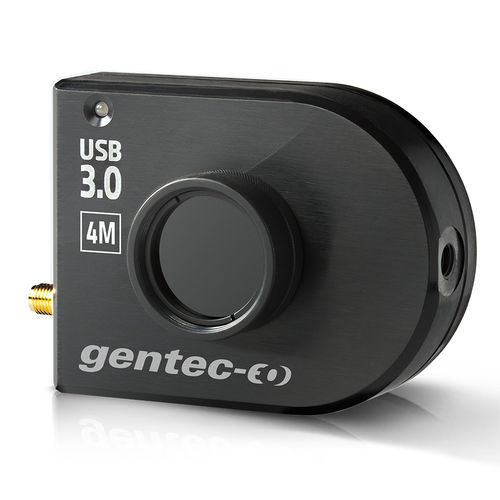

カメラ型ビームプロファイラ BEAMAGE-4M

高解像度

高速伝達率のUSB 3.0 通常のUSB 2.0コネクションよりも最大10倍高速(USB 2.0と互換性有） 高解像度 どんな小型ビームでも正確なプロファイル測定が可能:4.2メガピクセルの解像度で(BEAMAGE-4M) 大型アパーチャ • 11.3 x 11.3 mm(BEAMAGE-4M, BEAMAGE-4M-IR) • 20.5 x 20.5 mm(BEAMAGE-4M-FOCUS) IRコーティングを施してご提供 BEAMAGE-4M-IRにはIR波長(1495-1595 nm)に対する特殊な蛍光体コーティングが施されています ISO 準拠 D4σ 倍率定義、図心、楕円率、および配置はISO 11146：2004および11146：2005に準拠 シンプル、でも効率的 このシンプルなインターフェースは非常にわかりやすく、便利な機能を: • 2D、3DおよびXY画面 • バックグラウンド除去機能 • 独自の「活性化」機能 • ガウス関数でのフィッティング • セミ・ロググラフ 外部トリガ パルスレーザーでのカメラの同期 ソフトウェア開発キット ソフトウェア開発キットが入手可能です。 1 - メインコントロール ソフトウェアの上部には、リボン形式のすべての主要なコントロールが含まれています。これらのコントロールはファミリー別にグループ化されています：収集コントロール、ファイルコントロール、バッファコントロール、M2コントロールとデータ演算。データ演算には、非常に便利なフィルタと正規化機能が含まれています。 2 - ディスプレイ ソフトウェアの左側は、表示パネルです。4つのディスプレイを使用することができます：3D、2D、XY（十字線に沿った断面グラフ）及びビームトラッキング。希望の表示は、パネルの下部にある対応するアイコンをクリックして選択します。プリントスクリーンコントロールは、3D、2Dおよびビームトラッキングディスプレイで利用可能です。ユーザーは、現在のビューの画像をBMP形式で保存することができます。 3 - ホーム及びセットアップタブ ソフトウェアの右側には、ホーム、セットアップとデータ収集のタブがあります。ホー​​ムタブで、測定のための主要なコントロール（ビーム径の定義、十字線センターと向き）を選択し、測定値をその下に表示します。設定タブで、測定パラメータ（露光時間、画像方向と平均、アクティブエリア等）を設定し、データ収集タブでは、測定のみ、または測定とフル画像を保存し、サンプリングレートと収集の合計持続時間を入力することができます。演算パネルの表示/非表示オプションボタンをクリックすると、高度コントロールを持つその他のタブがあります。 2D、3DおよびXYディスプレイ 3D ディスプレイ 3Dディスプレイは、ビームの実際の形状を示します。画像を簡単にズーム、パン、回転させることができます。非常に便利なリセットボタンを使用すると、データを元の設定に戻すことができます。このディスプレイは、BMP形式で最終画像を保存するためのプリントスクリーンボタンを備えています。 2D ディスプレイ 2Dディスプレイは十字線（メジャーとマイナー軸に、または指定の角度に沿って設定）および、ビームの測定径を表示します。これらの直径は、選択された定義によって変化し（4-シグマ、FWHM、1/e2等）、また表示をONまたはOFFに設定することができます。画面印刷ボタンは、現在の画面の写真をBMP形式で保存することができます。 XY ディスプレイ XYディスプレイは、十字線に沿ったビームの断面グラフをプロットします。このディスプレイは、ズーム、カーソル、およびFWHM及び1/e2レベルバーのような、多くの有用なツールを備えています。また、ビームの低強度部分で詳細を強調するために、セミ・ログ形式でグラフを表示することも可能です。 ビームトラッキングディスプレイ
