リジッドダクト

円形円形EPDM

概要

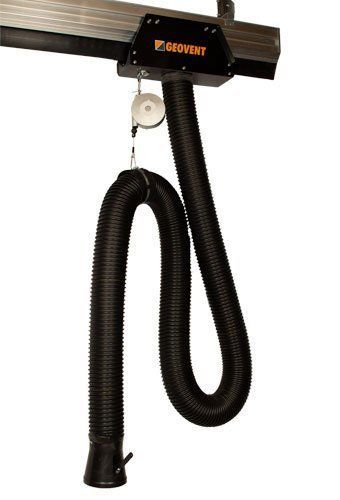

Channel Duct Type 35は、大規模な作業場や組立ラインでの排気ガスおよび溶接煙の除去を目的とした天井取付式の排気システムです。本システムは最大100 mのダクト長に対応し、作業エリアに沿って柔軟に配置できる移動式トロリーを備えています。天井取り付けにより床面の占有を抑え、生産ラインへの組み込みが容易になります。

内容

• 排気ガスおよび溶接煙のための柔軟な排気システム。
• 作業区間間で適応可能な配置を可能にする移動式トロリー。
• 床面の邪魔を最小化する天井取付け方式。
• リモート制御トロリーや自動排気切断のオプション。
• 低摩擦のシリコーンまたはEPDM製シールリップ；シリコーンは最大180°Cに耐えるオプション。
• 最大100 mまでの長さで広範囲をカバー可能。
• 現場レイアウトに応じて複数トロリーの構成が可能。

製品情報
Channel Duct Type 35は、床面スペースを確保しつつ大規模設備に適した長距離の連続ダクトを提供するために天井取付けを前提に設計されています。移動式トロリーは8個の低摩擦ナイロン車輪で滑らかに移動します。シリコーンまたはEPDMのシールリップは摩擦を低減し、シリコーンタイプは最大180°Cの温度に耐えます。安定化ワイヤーによりさまざまな天井構造に対応可能です。付属品にはトロリーの自動化用電動ユニットや、ホースの迅速な取り外しを可能にする空気式／排気分離ソリューションがあります。本システムは、作業場の要件に合わせた局所排気を実現し、空気品質の改善と作業効率の最適化に寄与します。

特長 / 技術仕様

• Model: Channel Duct Type 35
• 最大ダクト長: L = 100 m
• チャネル断面積: 260 cm²
• 接続（ダクト）: ø160 mm および ø200 mm
• 重量: 7 kg / m
• トロリー: 低摩擦ナイロン車輪8個
• シールリップ: シリコーンまたはEPDM（シリコーンは最大180°C耐熱）
