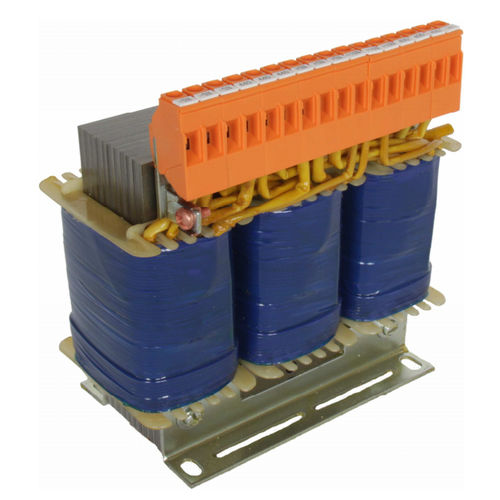

電源変圧器 DK series

注型樹脂三相床置き

これらの変圧器はVDE0570/IEC 61558用に構成されており、特別な要件なしに通常の使用条件を満たしています。 記載されている電力値は、個別の巻線を備えたバージョンを参照し、指定された動作位置にエアダクトを備えたタイプシリーズの場合。 データシートで指定されたハウジングにトランスが設置されている場合、絶縁クラスはta = 40°C/Bからta = 25°C/Bに変わるか、それに応じて引き出すことができる電力を減らす必要があります。 接続用にフィンガータッチから安全な端子台が設けられています。 他のバージョンは、例えば、要求に応じて自然に利用可能ですオートトランス、異なる周波数の変圧器、2セル巻線、高電流巻線または低損失または電圧降下、より高い絶縁クラスなど 3コイルは異なるベクトル群に割り当てることができます必要な特性に応じて。 次の表は、これらのベクトルグループの選択と、優先グループが強調表示されています。 当社の三相変圧器は、特に要求がない限り、ベクトルグループYy0に従って構築されます。 VDE 0570/IEC 61558 への三相変圧器 •電力範囲 50 VA — 3 kVA •コアタイプ変圧器 •周波数 50/60 Hz •ベースブラケット取り付け •VBG 4への端子ブロック耐衝撃性 •絶縁クラス ta = 40° C/B •保護クラス I •保護タイプ IP00
