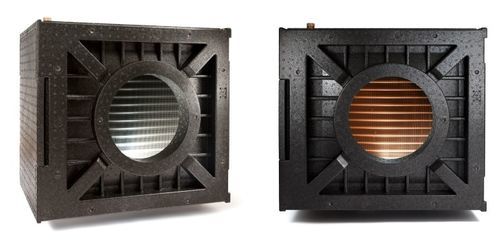

ダクト空気処理装置 G-2001

食品産業用

製品概要
冬季に吸入空気を加熱し夏季に冷却する地中熱プレコンディショニングユニット。HRV/ERVの熱交換器に対する防凍保護を提供し、G4フィルターを内蔵しています。

設置とバージョン
本機は、顧客が外部循環ポンプ、セーフティグループおよび建物の制御システムへ接続する必要があります。風向はR（右）/L（左）仕様があり、フィルターの位置はそれに応じて調整してください。

拡張機能 — 低温水による後加熱
ヒートポンプや床暖房など、建物の低温暖房システムに接続してダクト内のウォーターヒーターで送風空気を後加熱できます。供給水温約25～40°Cで有効に動作し、電気による再加熱の必要性と運転コストを低減します。

地中熱による防凍
地中コレクター内のブラインが土壌温度を安定させ、冬季に換気ユニットの一次熱交換器が電気融解なしで凍結するのを防ぎます。寒冷地では未混合の水を循環させる場合、コイル破損防止のためにグリコール溶液または中間プレート熱交換器の使用が必要です。

ヒートポンプ統合（地中ループ不要）
GHTモジュールは、エア‐ツー‐ウォーターまたは地中熱ヒートポンプの標準的なバッファータンクから未混合水を直接受け取れます（バッファー例: 夏約10°C / 50°F、冬約52°C / 125°F）。床暖房を第1段、GHTを第2段および主な夏季冷却として組み合わせるハイブリッド段制御に適しています。

水配管と制御
ワンゾーンサーキュレーション向けに設計されており、ユニットの標準フローセッターが正確な水流を確保します。ワンゾーンサーキュレーターと適切な制御ロジックを使用してください。

技術資料
技術データ、容量チャート、取付マニュアルはメーカーよりダウンロード可能です。

技術仕様

• シリーズ名: G-2001 〜 G-8001 (Barebone Series)
• 主目的: 吸入空気のプレコンディショニング — 冬は加熱、夏は冷却
• 用途: HRV/ERV熱交換器の防凍保護
• 配管: 循環ポンプおよびセーフティグループは顧客が供給・接続
• 風向仕様: R（右）および L（左）— フィルター位置を調整
• ろ過: G4フィルター標準装備
• 低温暖房互換性: 供給温度約25–40°Cで有効
• バッファー動作例: ≈10°C (50°F) 夏、≈52°C (125°F) 冬
• 防凍要件: 寒冷地で純水を循環する場合はグリコールまたは中間プレート熱交換器を使用
• 制御: ハイブリッド段制御および標準サーモスタットに対応
• 水回り推奨: ワンゾーンサーキュレーターおよび標準フローセッター推奨
• 設置モード: 地中ループによる事前調整または建物暖房システムへの統合（例: ヒートポンプ + バッファータンク）
