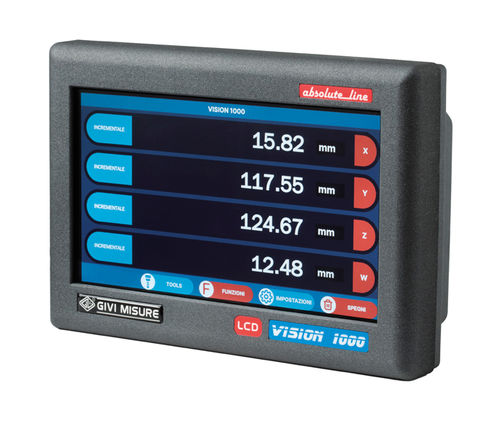

タッチスクリーン付きHMI VI 1000埋め込み型パネル取り付け式TFT LCD
お気に入りに追加する
商品比較に追加する
特徴
- インターフェイス
- タッチスクリーン付き
- 組み立て
- 埋め込み型, パネル取り付け式
- 画面のタイプ
- TFT LCD, カラー液晶ディスプレー
- コネクティビティー
- RS-232, CAN回路
- その他の特徴
- コンパクト, 4軸
- 応用
- CNCシステム用
- 画面の大きさ
25.7 cm
(10.1 in)
詳細
短い説明
モデル / アクセサリ（概要）
主な機能
技術仕様
- 絶対値およびインクリメンタル方式のエンコーダに対応した、コンパクトで機能的な多軸タッチスクリーン式デジタル表示器（DRO）。
- 操作を支援する直感的なグラフィックユーザーインターフェース。
- 幅広い工作機械に対応するユニバーサルソフトウェア。
- 10.1インチTFTカラータッチスクリーン、最大4軸表示可能。
- パネル埋め込み（フラッシュマウント）や外部リモート基板接続のオプションあり。
モデル / アクセサリ（概要）
- VI 1000 - カラーLCDタッチスクリーン表示器
- RB 900 I/O - デジタルリモート基板：最大8個のリレー出力
- RB 900 CSS - アナログリモート基板：定速切削用出力
主な機能
- 絶対位置表示
- 中心（中点）算出
- 絶対/インクリメンタルカウント
- スケールゼロ参照
- 軸リセット
- 位置プリセット
- mm/インチ変換
- 定歩長
- 軸連動
- 円状フランジ機能
- 半径/直径変換
- スケール係数
- 線形補正
- テーパ計算
- 材料重量計算
- 速度計算
- ねじ計算
- 軸速度表示
- 工具管理
- 原点管理
- カウント方向の反転
- 可変分解能
- 参照無効化
- 軸無効化
- 言語選択
- 機器情報
技術仕様
- 表示：10.1インチTFTカラータッチスクリーン、最大4軸表示。
- 入力信号：絶対（SSI – BiSS 単方向）およびインクリメンタルエンコーダ。
- 絶対信号規格：RS-422（Clock+, Clock-, Data+, Data-）。
- 分解能：最大0.01 μm。
- 参照：符号化参照インデックスの読み取り、スケールゼロ参照、軸のリセット/プリセット機能。
- インターフェース：CAN インターフェースおよび RS-232 シリアル出力。
- リモート基板対応：デジタル（最大8リレー出力）またはアナログ（定速切削）リモート基板。
- オプション：パネル埋め込み（フラッシュマウント）バージョンあり。
- ソフトウェア：換算、計算、軸管理のための直感的なグラフィックUIを備えたユニバーサル機械工具用ソフトウェア。
