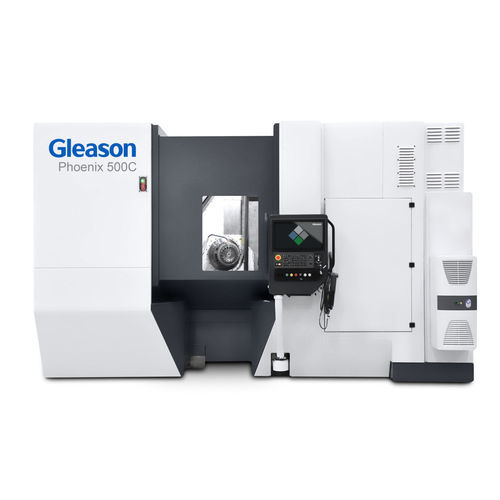

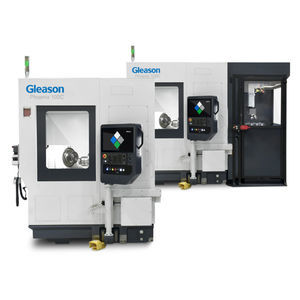

CNC歯車装置成形マシン Phoenix® 500C

横型円筒形歯車装置用

概要
GleasonのPhoenix® 500Cベベルギヤ歯切盤は、トラック、バスおよび同等寸法の用途向けに中〜大量生産での精密ベベルギヤ加工に必要な速度、柔軟性、使いやすさを提供するよう設計されています。

多用途性と対応歯車種
500Cは幅広い種類のベベルギヤおよび関連コンポーネントを生産できます。

製造可能な歯車種類

• ストレートベベルギヤ
• クラウンド（歯面の張り）
• Super Reduction Hypoid (SRH)
• Zerol®
• スパイラルベベルギヤ
• ハイポイドギヤ
• カップリングおよびフロントハブ付きストレートベベルギヤ

速度と生産性
カッターとワークを近接配置する設計により機械動作が短縮・高速化され、chip-to-chip時間が非常に短く高生産性を実現します。

静的・動的剛性
コラムとスライドの設計により高い静的・動的剛性を確保。レールやボールねじは保護され、堅牢で精密なコンポーネントが採用されています。

一体型面取り（オプション）
ヒールの連続面取りがオプションで可能で、歯切り領域から保護された設計になっています。

非生産時間の低減
柔軟なロボット自動化によりワーク交換時間が極めて短くなり、最大150 kgまでのワークの搬送・荷卸しが容易です。

統合オートメーション
Gleasonのスタックトレイやパレタイズ自動化ソリューションに対応。洗浄、レーザーマーキング、面取り/バリ取り、検査などの補助工程をライン内に追加可能です。

制御とソフトウェア
Fanuc 30iまたはSiemens 840DのCNC制御と、セットアップが容易で直感的に操作できるGEMS機械ソフトウェアを採用。GEMSはオンプレミスまたはクラウドでの設計、最適化、遠隔監視に対応します。

人間工学とメンテナンス
オペレータの作業高がカッターヘッドとワークに合わせられており、プラットフォーム不要で作業領域へ容易にアクセスできるため日常の運用・保守が簡素化されます。

特徴 / 技術仕様

• モデル: Phoenix® 500C
• 最大ワーク外径: 500 mm
• 歯数範囲: 1–300
• 最大カッター直径（FM）: 14"
• 最大カッター半径（FH）: 210 mm
• ワーク搬送（ロボット自動化時）: 最大150 kg
• 対応歯車種: ストレート、クラウンド、SRH、Zerol®、スパイラル、ハイポイド、カップリング
• 自動化オプション: スタックトレイ、パレタイズ化、レーザーマーキング、面取り/バリ取り、洗浄、検査
• 制御: Fanuc 30i または Siemens 840D（オプション）
• ソフトウェア: GEMS（オンプレミスまたはクラウド）による設計、最適化、ネットワーク統合
