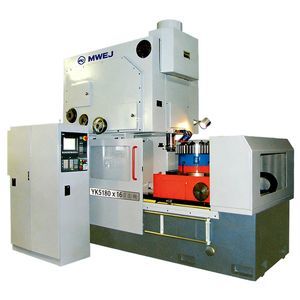

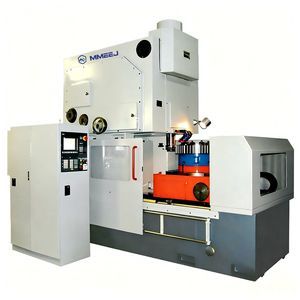

CNC歯車型削盤

モジュール: 8 mm

... 高性能な機能やオプションなど必要とせず、シンプルにスパーやヘリカルギヤのシェーピング加工がしたいというニーズに沿った最適な一台です。 ワーク最大外径300 mm 最大ストローク長 110 mm リーズナブルな価格にも関わらず幅広いパフォーマンス 高精度で高生産性を合わせて持った上、本体金額の価格を抑えたリーズナブルなギヤシェーパー。 静圧スピンドルガイド AM250は静圧スピンドルガイド、バックラッシュフリーのダイレクトドライブ、耐摩耗性に優れたスライドガイドと高精度ボールネジを採用しています。 チルト式ワークテーブルと拡張可能なストローク長 自動ワークテーブルインクリネーションとストローク長の拡張はオプションで対応可能。 簡単な段取り交換 HSK-B63やHSK-B80クランピングシステムが、優れた繰り返し精度と早い段取り交換を実現しました。 シンプルオペレーション ...

モジュール: 3, 5 mm

... Liebherrのギヤシェーピングマシンは、ユニバーサルアプリケーションの多様な要件に最適に適合しています。軸方向に移動可能なシェーピングヘッドスライドにより、非常に多様な部品を最小のセットアップ時間で極めて効率的に生産することができます。可変加工位置により、使用するクランプ治具に応じた成形ヘッドの最適なアライメントが可能です。可変加工位置のおかげで、1つのクランプ治具で複数のギアを加工することができます。 当社の機械コンセプトは、ドライ加工だけでなくウェット加工にも適しています。 経済的で効率的な生産には、ワークの迅速なローディングとアンローディングを可能にするリングローダコンセプトをお勧めします。さらに、Liebherr社は、機械に直接取り付けられたプラスチックチェーンコンベアやチェーンコンベアストレージなど、様々な外部自動化システムを提供しています。 ギヤシェーパの主な特長 垂直可動式成形ヘッド SK ...

モジュール: 8, 5 mm

... 概要
本機は自動車シンクロナイザーの内歯輪や減速機の内歯など、小〜中モジュールの内歯を大量に加工するための機械です。リリーフ溝のない歯部、もしくは小さなリリーフ溝の加工に特に適しています。仕上げ精度はGB/T 10095.1-2008の5〜6級を達成できます。

主な特長

• 6軸4連動のCNC歯切り旋盤で、内歯・外歯の円筒歯車を乾式／湿式の両方式で効率よく加工できます。
• 工具主軸とワーク主軸は高性能電主軸の直接駆動で、伝動系の剛性と精度が高いです。
• 外部フルカバーと内部防護カバーを備え、切りくず・油霧粉塵の迅速な回収・排出システムを持ちます。
• 単体の自動上下料機構や自動搬送マガジンのオプションにより自動化・多品種少量対応が可能です。
• SiemensまたはFANUCの数値制御システムを搭載可能です。
• 加工効率が高く、形彫り（挿歯）に比べて4〜8倍の効率を実現します。

モジュール: 6 mm

... 最大公称モジュール（直歯） - mm 6 最大公称弾性率（ヘリカルトゥース） - mm 5 最大ピッチ径（外歯） - 350 mm 最大歯形長 - 100 mm ナイフホルダースピンドルの最大ストローク - 110 mm 最大ストローク位置の手動調整 - 76 mm マシンリフト - 702 mm 停止範囲（静圧駆動の場合） - バット / 1'100 ÷ 800 ワークテーブル外径 - 365 mm ワークホルダ穴径 - 150 mm 機械の長さ - 3890 mm 機械幅 - 3250 mm 機械高さ（防振マウントH=70の場合）-2650 ...

モジュール: 5, 3 mm

... リープヘルのギアシェーパーは様々なアプリケーションの様々な要件に応えるべく最適化されています。アキシャル方向にスライド可能なカッターヘッドにより、様々な種類のワークを最短の設定時間で効率的に生産することができます。加工位置を変更できるため、使用するクランプ治具に応じた最適な位置にカッターヘッドを配置させることができます。また、加工位置をフレキシブルに配置できることにより、複合ギアをワンチャックで加工することができます。 ウェット加工にもドライ加工にも適したマシン設計となっています。 経済的で効率的な生産のために、リープヘルはワークを素早くロード/アンロードできる内部リングローダーを推奨しています。さらにリープヘルは、マシンに直接取り付けられるプラスチックチェーンコンベヤーやチェーンコンベア用マガジンなどの様々な外部オートメーションシステムも用意しています。 ギアシェーパーのハイライト • ...

... 1.工作機械は4軸3連結で、工具回転軸と工作物配置回転軸は可変リードの精密スチールホイールで駆動し、加工効率が高い。精度と安定性がよく、主に精密減速機、自動車、工具工業に使用される。 2.刃物台は静圧ガイドレールと静圧軸受の構造を採用し、工作機械の高効率加工に適している。 3.ユーザー構成工作機械のローディングとアンローディング、ツーリングフィクスチャ、バリ取り機構と他の付属品に応じて、部品の大量生産に適しています。 4.ヘリカルギア部品を加工するための特別なスクリューガイドレールを装備しています。 ...

... ACサーボ駆動とCNC制御の工作機械は、2軸である3軸を持っています。ツールポストのスイングにより内外工具後退を実現し、コラム移動によりラジアル送りを行う。工具のスピンドルとワークテーブルは高精度ベアリングによりセンタリングされています。スピンドルの剛性とクリアランスは最適です。精度は6級です。 油圧オイルと冷却油の温度は調整装置によって自動的に調節することができ、その間冷却油は工作機械のベッドの循環の流れを効果的に熱変形の正確さの制御できる各場所の一貫性の温度を保証することができます。工作機械のベッドは切屑を滑らかに排出することを保障できる最適の切断の処理の構造を採用します。 特徴カッターは増加したが、用具のホールダーは用具の後退の機能が斜めにあり、自動的に止まる、等静力学の技術を使用した。 それは航空、航空宇宙、減力剤が付いている産業ロボットおよび他の加工工業のために特に適しています。 ...
