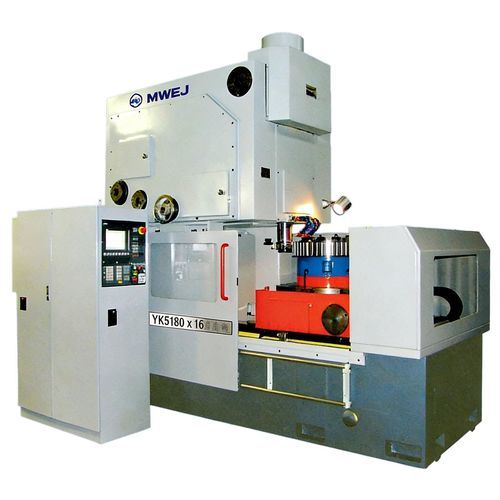

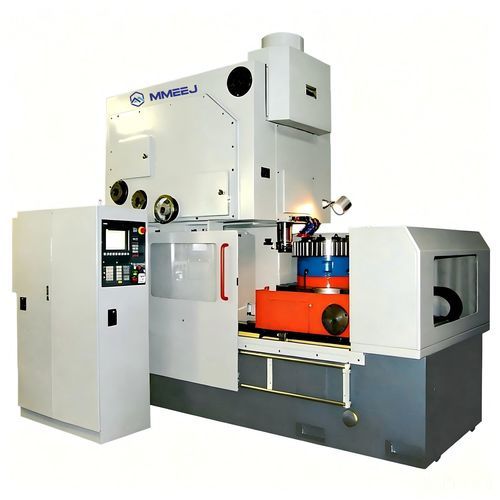

CNC歯車型削盤 YK series

垂直

製品概要 ギアシェイパーは、一般的に使用される歯車加工ツールです。外歯歯車と内歯歯車、特に内歯歯車、特にホブ盤での加工が困難な歯車の加工に適しています。複数の歯車で構成されるマルチギアセットの加工が可能で、専用のヘリカルシェイパーカッターとヘリカルガイドを使用して、内歯歯車と外歯歯車で構成されるヘリカルスパーギアを加工することができます。

• 自動車、オートバイ、工作機械、および歯車製造業界における大量生産環境に適しています。
• ギヤシェーパは、その高精度と汎用性により、機械製造および自動車製造業界で重要な役割を果たしています。
• 技術の進歩により、ギヤシェーパは精度と効率の両方において大幅に改善され、歯車加工に対する近代的な製造業の厳しい要件を満たしています。
• 当社は、お客様の図面に従って適切な機械を組み合わせることができます。

技術的なテーブル特徴/仕様

• モデル：YKS5122-3、YKS5132-3、YK5140CNC、YK5150-3、YK5180A-3、YK51125A-3
• 制御軸数：3（全機種）
• 機種別最大外径（mm）：YKS5122-3φ220、YKS5132-3φ320、YK5140CNCφ400、YK5150-3φ500、YK5180A-3φ800、YK51125A-3φ1250
• 機種別最大内歯車加工径（mm）：φ140+d（YKS5122-3）、φ240+d（YKS5132-3）、φ260+d（YK5140CNC）、φ600（YK5150-3）、φ1100（YK5180A-3）、φ1650（YK51125A-3）
• 最大加工モジュール（mm）：6 / 8 / 10 / 12 / 16（各モデル）
• 最大加工歯幅（mm）：70 / 110 / 110 / 200 / 280 / 300 (各モデル)
• 最大カッターストローク(mm)：80 / 120 / 120 / 220 / 300 / 320（各モデル）
• スピンドルストロークレート（str/min）：100~1500 / 100~1250 / 100~1000 / 30~600 / 30~200 / 15~150
• ワークテーブルの円送り速度：0～2mm/str（全モデル）
• コラムのラジアル送り速度：最大1000 / 1000 / 2500 / 1500 / 1000 / 1000 mm/分（各モデル）
• ラジアル送り移動量（X軸）（mm）：330/420/420/610/720/950
• カッターの後方移動（mm）：≥0.35/≥0.5（ほとんどのモデルは≥0.5）
• カッター取り付け用ジャーナル径（mm）：φ31.743/φ31.743/φ31.75/φ31.743/φ44.443/φ88.9
• 工具主軸径（mm）：φ85 / φ85 / φ100 / φ100 / φ130
• ワークテーブル径（mm）：φ340 / φ420 / φ420 / φ420 / φ420 / φ420 / φ420φ340/φ420/φ520/φ620/φ920/φ1250
• ワークテーブル中心穴径（mm）：φ100/φ120/φ150/φ140/φ350/φ500
• ワークテーブル（C軸）最高回転数（r/min）：8 / 3.5 / 4.5： 7.8/3.5/4.5/4.4/23/2.4
• ワークテーブル傾斜角度（deg）：通常0~±12（モデルは異なります）
• 距離と取り付け範囲：カッター軸とワークテーブル中心、カッター取り付け端とワークテーブル表面との距離はモデルによって異なります（技術表を参照）
• メインモーター（kW）： 7.
