CNC歯車装置成形マシン YK23 series横型
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
詳細
概要
技術データ
特徴 / 技術仕様
- YK23シリーズのCNCストレートベベルギア平面加工機（モデル：YK2312、YKM2350）は、高精度な直歯錐歯車の加工用に設計されています。直歯・スパイラルベベルギア用機械工具の製造経験に基づき、精密機器や計測器などの用途を想定しています。

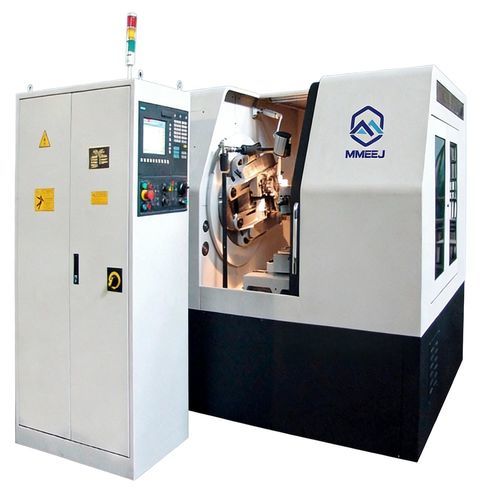

- 量産および小ロット生産に適し、操作が簡単で安定した性能を備え、切削精度はGB6レベルを達成します。お客様の図面に合わせた機械仕様の対応が可能です。ページ内の画像は加工可能な部品の例を示しています。
技術データ
- モデル: YK2312 | YKM2350
- 1. ワーク寸法: 最大モジュール：2.5 mm（YK2312）｜10 mm（YKM2350）；ピッチ要素最大長さ：60 mm｜250 mm；最大ピッチ直径（比率10:1）：120 mm｜500 mm；ルート角（最大/最小）：90°/4°｜80°/8°；極端比（軸角AL 90°）：10:1｜10:1；最大歯深さ：5.5 mm｜20 mm；最大フェース幅：20 mm｜85 mm；歯数：5～150｜10～200。
- 2. ワーク主軸: 大端のテーパ穴直径：φ31.267｜φ100；テーパ：Morse NO.4｜1:20；テーパ長：80 mm｜160 mm；貫通穴直径：φ20 H11｜φ78；主軸面から機械中心までの距離：30～190 mm｜70～380 mm。
- 3. カッターヘッド: 調整角：360°｜120°；クレードル最大ロール：80°｜60°；工具ホルダ最大位置決め角：8°｜8°；カッター最大移動量：28 mm｜95 mm；カッターオーバーラン（内端/外端）：3 mm/5 mm｜3 mm/5 mm。
- 4. カッター: 種類：GR83-601 ストレートベベルギアカッター；カッター仕様：I｜Ⅲ；カッターストローク（回/分）：250～700｜98～500。
- 5. 電圧: 380 V。 6. 機械重量: 1.8 t｜8 t。 7. 外形寸法（L×W×H）: 1700×1650×1700 mm｜2400×1800×1800 mm。
特徴 / 技術仕様
- シリーズ：YK23 Series
- 対応モデル：YK2312、YKM2350
- 用途：精密機器・計測器等向けの高精度直歯錐歯車の加工
- 切削精度：GB6 レベル
- 最大モジュール：2.5 mm（YK2312）、10 mm（YKM2350）
- 最大ピッチ直径（10:1 比）：120 mm（YK2312）、500 mm（YKM2350）
- 歯数範囲：5～150（YK2312）、10～200（YKM2350）
- カッターストローク/分：250～700（YK2312）、98～500（YKM2350）
- 電圧：380 V
- 機械重量：1.8 t（YK2312）、8 t（YKM2350）
- 外形寸法（L×W×H）：1700×1650×1700 mm（YK2312）、2400×1800×1800 mm（YKM2350）
