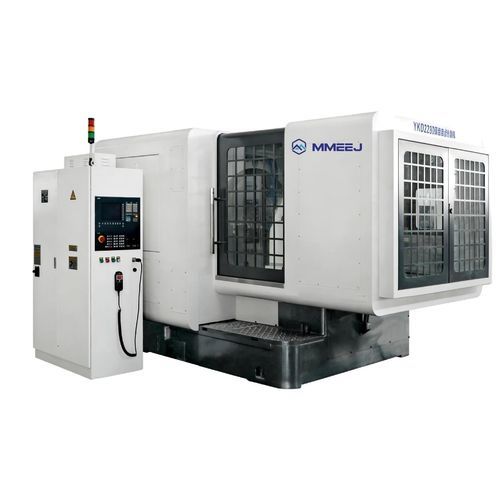

CNC歯車装置成形マシン YK22 series

横型円筒形歯車装置用

概要
YK22シリーズの歯車フライス盤は、さまざまな産業分野における円錐歯車およびらせん円錐歯車の加工を目的に設計されています。モジュールやワーク径の幅広い範囲に対応し、自動車、航空、ニューエネルギー、精密機械などの生産用途に適しています。

制御システムと精度
標準でSIEMENS 828D CNCシステムを搭載。FANUCや国内製制御装置もオプションで選択可能です。加工ワークはGB等級6～7相当の精度を達成できます。

モデルと機能

• YKHモデル：プログラム可能なホビング、歯割り、軸送り、工具回転速度を備えた4軸CNCで、小モジュールの円錐歯車加工の効率を向上させます。
• YKモデル：伝統的なクレードル構造を採用した3軸CNCのらせん円錐歯車フライスで、高い構造剛性と伝達剛性により安定した機械精度と長寿命を確保します。

標準装備
フルガード、 自動切粉除去装置、独立密閉型電気制御盤を装備しています。

性能表
項目 | 単位 | YKH2212 | YK2212B | YK2232 | YKT2250 | YKD2280 | YK22160
最大モジュール | mm | 2.5 | 3 | 6 | 10 | 15 | 30
最大ワーク径 | mm | 125 | 125 | 320 | 500 | 800 | 1610
最大比率 | | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 | 10:1
最大歯幅 | mm | 20 | 20 | 40 | 70 | 100 | 240
歯数 | | 5–100 | 5–100 | 5–100 | 5–100 | 4–100 | 4–100
カッター寸法 | inch | 0.5, 1, 1.5, 2, 3.5 | 0.5, 1, 1.5, 2, 3.5 | 6, 7.5, 9 | 6, 9, 12 | 6, 9, 12, 18 | 18–40
機械質量 | kg | 2300 | 2600 | 6000 | 6500 | 12500 | 95000

技術仕様

• シリーズ: YK22 Series
• 制御: SIEMENS 828D CNCシステム（FANUCおよび国内システムはオプション）
• ワーク精度: 最大GB等級6–7相当
• YKHモデル: 4軸CNC、ホビング/歯割り/送り/工具速度のプログラム制御
• YKモデル: 3軸らせん円錐歯車フライス、クレードル構造による高剛性
• 標準装備: フルプロテクション、自動切粉除去装置、独立密閉型電気制御盤
• 用途: 電動工具、自動車、建設機械、航空機、船舶、ニューエネルギー、スマート家電、精密工作機械
