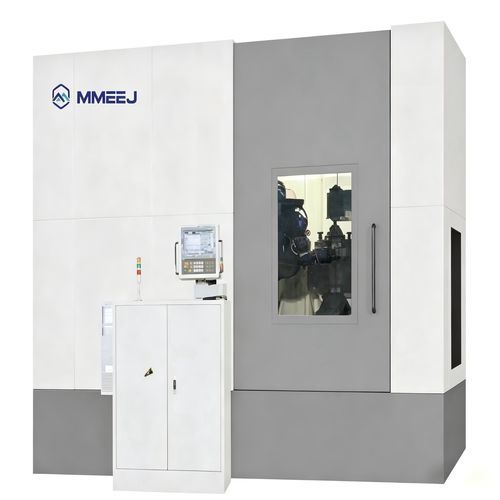

CNC歯車装置成形マシン YK31 series

縦型大径用ピース

概要
垂直式ギアホブ盤は、ホブ（切削歯車）と生成法を用いて円筒歯車、ねじ歯車、同期歯車などを加工するCNC歯車加工装置です。垂直コラム＋テーブルの配置により高剛性・低振動を実現し、大径・大型ワークの積載・取り扱いが容易で、歯車製造の量産・高精度加工に適しています。

主な特徴

• 安定した構造：垂直コラムと回転テーブルのレイアウトにより高剛性で振動を低減し、大径・大モジュール歯車の加工に適合。
• 高加工精度：平歯、はすば歯、スクリュー（ウォーム）、同期歯車の歯形およびねじれ精度を安定して確保し、中〜高級用途に対応。
• 大型ワーク対応：大荷重対応のテーブルと高耐荷クランプでディスク、ハブ、大径歯車の保持が可能。段取り・搬入出が容易。
• 高自動化：CNC制御により自動割出、自動送り、多軸連動を実現し、品質と生産性を安定させる。
• 幅広い用途：減速機、建設機械、風力発電、工作機械部品など、歯車を必要とする各種産業分野。

技術表
Item | 単位 | YK31125-6 | YK31160-6 | YK31200-6 | YK31315-6 | YK31400-6 | YK31500-6 | YK31630-6
制御軸数 | | 6 | 6 | 6 | 6 | 6 | 6 | 6
最大ワーク径 | mm | φ1250 | φ1600 | φ2000 | φ3150 | φ4000 | φ5000 | φ6300
最大モジュール | mm | 28 | 32 | 36 | 32 | 36 | 36 | 42
最大加工幅 | mm | 1000 | 1000 | 1000 | 1000 | 1800 | 1800 | 1800
ホブ直径（最大） | mm | φ350/405 | 460/700 | 460/700 | φ350/405 | φ450/700 | φ450/550 | φ450/550
主軸モータ出力 | kW | 36 | 51 | 78 | 35 | 115 | 115 | 115
テーブル径 | mm | φ1250 | φ1500 | φ1890 | φ2640 | φ3400 | φ3750 | φ3750
重量 | kg | 38000 | 53000 | 55000 | 55000 | 110000 | 115000 | 118000

仕様 / 技術仕様

• モデル：YK31125-6、YK31160-6、YK31200-6、YK31315-6、YK31400-6、YK31500-6、YK31630-6。
• 制御軸数：全モデル6軸。
• ワーク径範囲：モデルにより最大φ6300まで対応。
• 最大モジュール：モデルにより最大42 mmまで。
• 主軸軸方向移動量：モデルにより340–600 mm。送り速度：ラジアル 1–2000 m/min、タンジェンシャル 1–3000 m/min、軸方向 0–1000 m/min。
• 主電動機出力：モデルにより35–115 kW。テーブル径 φ1250–φ3750。
