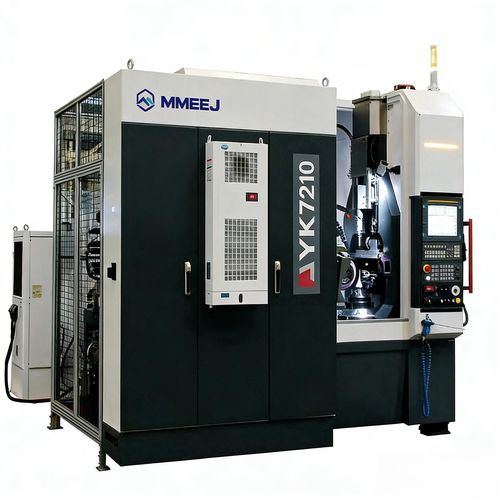

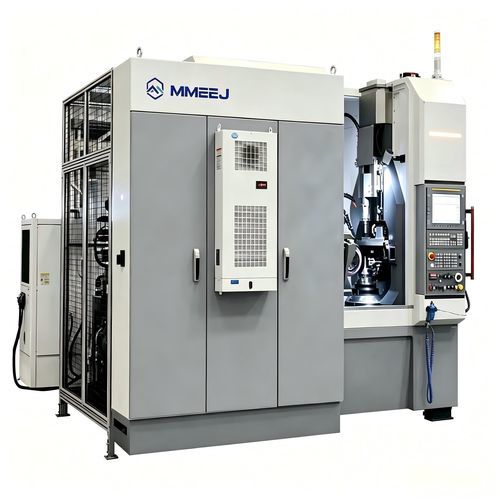

ギヤ用研削機 YK7210縦型CNC5軸
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- ギヤ用
- 構造
- 縦型
- 制御タイプ
- CNC
- 軸数
- 5軸
- その他の特徴
- 高精度, 連続
- ピンの速度
2,000 rpm, 7,000 rpm
(12,566 rad.min-1, 43,982 rad.min-1)- 出力
15 kW, 25 kW
(20.39 hp, 33.99 hp)- X軸移動距離
最大: 370 mm
(14.57 in)最少: 100 mm
(3.94 in)- Y軸移動距離
最大: 190 mm
(7.48 in)最少: 0 mm
(0 in)- 研削砥石の直径
275 mm
(11 in)- 速度
10 m/min
- 重量
10,000 kg
(22,046.23 lb)
詳細
特長
機械構成と部品
用途
仕様
- 連続生成研削（ギアホビングに類似）を採用し、大量の歯車を高効率・高精度で研削するのに適しています。
- 主機は高剛性、熱対称性、モジュラー設計により、精度、効率、剛性、安定性、信頼性を確保します。
- 充実したソフトウェア機能と操作のしやすさにより生産現場に適しています。
機械構成と部品
- 主機、電気キャビネット、油霧除去装置、油圧システム、冷却システムで構成される垂直配置です。
- FANUC31iB CNCを搭載；7軸制御で5軸リンク：4つの直線軸（X、Y、Z、X1）と3つの回転軸（A、B、C）、および研削砥石のドレッシング軸（B1）を備えています。軸B、C、X、Y、Zは連動軸です。
用途
- 自動車、減速機、インテリジェントロボット産業の歯車部品加工向けに設計されています。
- 機械の仕様は顧客図面に基づきカスタマイズ可能です。
仕様
- 型式: YK7210
- 最大加工径 (mm): φ100
- 最大加工モジュール (mm): 0.5~2
- X移動量 (mm): 270 (100~370)
- Y移動量 (mm): 190 (0~190)
- Z移動量 (mm): 300 (150~450)
- Z1移動量 (mm): 350 (475~825)
- X、Y、Zの早送り (m/min): 10
- 砥石ヘッド振れ角（度）: ±45
- 最大砥石仕様 (O.D × I.D × 幅) (mm): φ275×φ160×125
- ドレッサー外径 (mm): φ110
- ドレッサー速度 (r/min): 1500～6000
- ワーク主軸定格出力 (kW): 15
- ワーク主軸定格トルク (N·m): 119
- ワーク主軸最大回転数 (r/min): 2000
- 砥石主軸定格出力 (kW): 25
- 砥石主軸定格トルク (N·m): 119
- 砥石主軸最大回転数 (r/min): 7000
- X、Y、Z、Aサーボモータ定格出力 (N·m): 4/2.3/4/2.3
- X、Y、Z、Aサーボモータ定格トルク (kW): 22/8/22/8
- 外形寸法 (L×W×H) (mm): 3700×4120×3180
- 総電力 (kVA): 70
- 機械重量 (Kg): 10000
