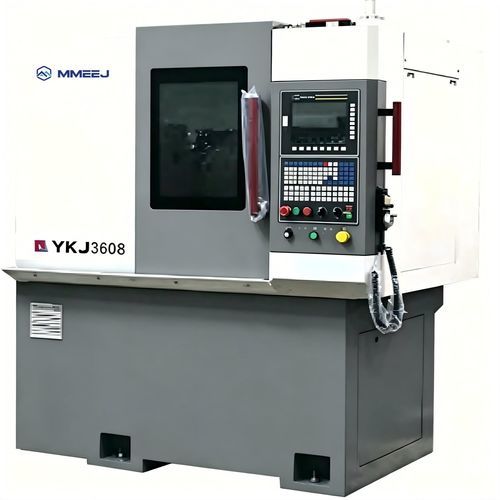

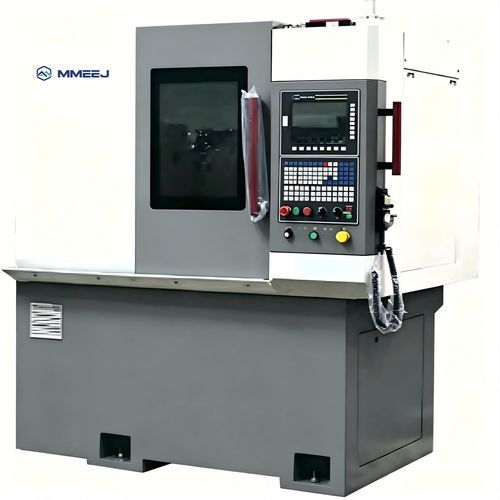

CNC歯車装置成形マシン YK series

横型

概要
横型ギアホブ盤は、軸上のギア加工に適した横締め方式を採用しています。汎用機から高性能CNC機までの製品群を揃え、量産ラインや機械加工工場向けのラインナップを形成しています。

性能
加工モジュール：0.1〜6 mm（機種により異なる）。加工径：10〜100 mm。制御システムや軸数は選択可能。ワークに応じた治具やホブ刃を供給します。

用途
軸用ギア、スプラインシャフト、一般的な外歯車などの加工に適しています。

技術表（型式・仕様）
Models: YKJ3608 | YKJ3608/1 | YK 3608 | YK 3608/1 | YK 3608/2
最大加工径 (mm): φ80 | φ80 | φ80 | φ80 | φ80
最大加工モジュール (mm): 1.5 | 1.5 | 2 | 1.5 | 1.5
ワーク主軸回転数 (r/min): 500 | 500 | 500 | 500 | 500
ホブ主軸回転数 (r/min): 2500 | 2500 | 2000 | 2000 | 3000
ホブ送り長さ (mm): 60 | 60 | 60 | 60 | 60
Zスライド移動量 (mm): 200 | 200 | 150 | 150 | 150
ホブヘッド振れ角度 (度): ±45 | -40~+65 | ±40 | -40~+65 | -40～+65
最小歯数 (個): 3 | 3 | 3 | 3 | 3
最大ホブ径×長さ (mm): φ63×60 | φ63×60 | φ63×60 | 63×60 | φ63×60
総電力 (kVA): 8 | 8 | 10 | 10 | 10
外形寸法 (L/W/H) (mm): 1650×1600×1900 | 1650×1600×1900 | 1950×1285×2100 | 1950×1285×1980 | 1950×1285×1980
機械重量 (t): ≈3 | ≈3 | ≈3 | ≈3 | ≈3

特長 / 技術仕様

• 対応機種：YKJ3608、YKJ3608/1、YK 3608、YK 3608/1、YK 3608/2
• 最大加工径：φ80 mm
• 最大加工モジュール：最大2 mm（機種により異なる）
• ワーク主軸速度：500 r/min
• ホブ主軸速度：機種により2000〜3000 r/min
• ホブ送り長さ：60 mm
• Zスライド移動量：機種により150〜200 mm
• ホブヘッド振れ角：機種により±45〜-40~+65の範囲
• 最小歯数：3
• 最大ホブ径×長さ：φ63×60 mm（標準）
• 総電力：機種により8〜10 kVA
• 寸法および重量は機種により異なります（概寸：1650×1600×1900 mm〜1950×1285×2100 mm、重量：約3 t）
