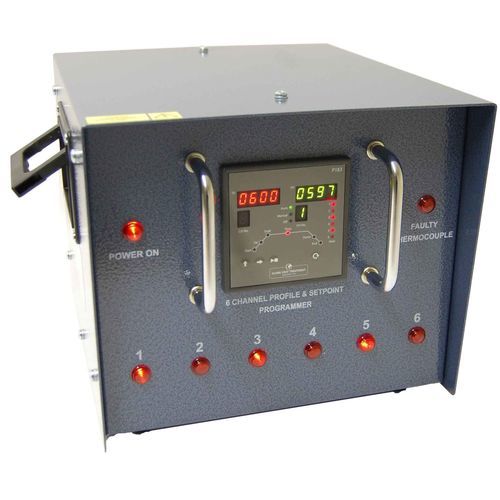

ダブルディスプレイ温度コントローラー P183

デジタル液晶ディスプレイプログラム可能

製品概要
P183 自動温度プログラマ／コントローラは、Globe の移動型熱処理電源トランスフォーマーと組み合わせて、熱処理プロセスのプログラム作成および制御を行うために設計されています。旧式の P256 プログラマの直接置換品です。

用途
溶接後熱処理および配管溶接部や溶接構造物の予熱のプログラム作成と制御（最大 1,200CC まで）

特長

• プログラム可能な温度プロファイル：開始／終了温度、昇降温速度、保持温度と保持時間
• プロセス値（PV＝実ワークの温度）と設定値（SV＝各工程の目標温度）を示すツインデジタル表示
• 明瞭で明るい表示と操作しやすいプログラミングインターフェース
• 各チャンネルを AUTO、MANUAL、OFF モードで動作させることが可能
• LCD が実行中のプログラム状態と制御ゾーン出力を表示
• 各チャンネルにネオン表示灯を装備し、対応する制御ゾーンのコンタクタ通電を表示
• 熱電対の断線や接続逆接続を示すネオン警告灯
• 前面パネル保護用の取手およびプロテクションバーを備えた軟鋼筐体
• 7ピン多連ソケット付きの制御ケーブル
• 本体背面に Type K 熱電対ソケットを 12 個装備
• 各チャンネルに入力/外部記録計出力用に 2 個の熱電対ソケットを配置

仕様 / 技術仕様

• モデル：P183
• 製品コード / 内部参照：GHT3300
• チャンネル数：6
• プログラム可能プロファイル：開始／終了温度、昇降温速度、保持温度と時間
• 表示：PV／SV デジタルツイン表示、プログラム状態と制御ゾーン出力を示す LCD
• チャンネル毎の動作モード：AUTO、MANUAL、OFF
• 表示灯：通電中のコンタクタを示すネオン表示灯（チャンネル毎）；熱電対異常/逆接続時のネオン警告灯
• 熱電対インターフェース：Type K ソケット 12 個（外部記録計用入出力としてチャンネル毎に 2 個）
• 制御ケーブル：7ピン多連ソケット
• 構造：前面保護バーと取手を備えた軟鋼筐体
• 典型用途：溶接後熱処理および配管溶接部や溶接構造物の予熱（仕様表記のとおり最大 1,200CC）
