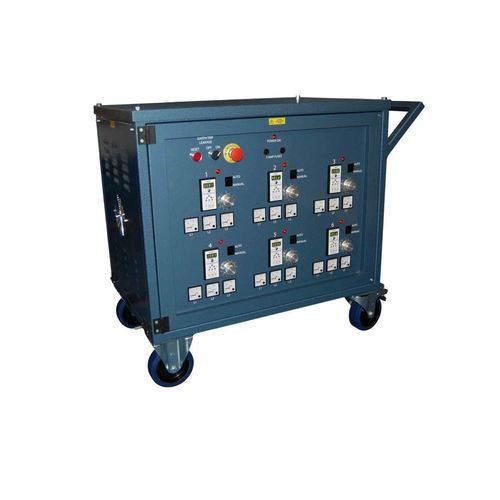

加熱制御ユニット GHT8003

加熱調整負荷抵抗と誘導性負荷用

概要
電源電圧制御ユニット GHT8003 は、110V 電源用に設計された軟鋼製筐体の6チャネル制御盤です。チャネルごとの制御、監視、及び産業用加熱素子等の安全機能を提供します。

製品コード
GHT8003

主な特徴

• 各チャネルに Advantage 3 Controller、エネルギーレギュレーター、ネオン表示灯、Auto/Manual スイッチを装備
• 3 台の電流計（各相 1 台）による電源監視
• チャネルごとに 2 台の IMO コンタクタを配置しフェイルセーフを確保
• 6 個の63 A 5ピンコンセント（400 A MCB により保護）
• 周辺機器用 110V 補助コンセント 2 個
• 合計で最大 18 個の 13.2 kW チャネル要素を駆動可能
• 電源入力アイソレータおよび非常停止／電源遮断スイッチ
• 外部プログラマ接続用 7 ピン多極プラグ
• パネル取り付け型 K 型熱電対入力ソケット 6 個
• 輸出梱包仕様

技術仕様

• チャネル数：6
• 筐体材質：軟鋼
• チャネルごとのコントローラ：Advantage 3 Controller
• 表示：チャネルごとにネオン表示灯
• 制御モード：チャネルごとに Auto / Manual スイッチ
• 電流計：3（各相 1）
• コンタクタ：チャネルごとに 2 × IMO コンタクタ（フェイルセーフ）
• コンセント／保護：6 × 63 A 5ピンコンセント、400 A MCB
• 補助コンセント：2 × 110V
• 最大要素容量：最大 18 × 13.2 kW
• 安全：電源入力アイソレータおよび非常停止／電源遮断
• 外部プログラマ接続：7 ピン多極プラグ
• 熱電対入力：6 × K 型パネルマウントソケット
• 梱包：輸出対応梱包
