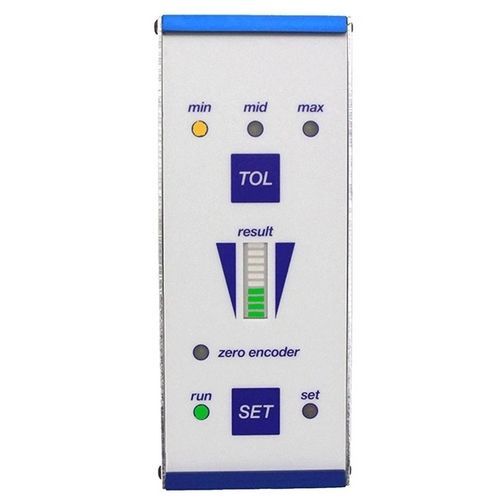

圧着用監視システム GM71

ステータス

圧着品質モニターシステムGM71は、圧着端子の圧着品質をチェックするために、卓上圧着プレスにのみ取り付けられるように設計されています。 圧着品質モニターシステムGM71は、基本的な電子機器と圧着プレスのベースプレートに設置されたローディングセルで構成されています。 セットアップ前段階では、要求される圧着品質に対応するパラメータが検証された圧着ケーブルのサンプルに対応するサンプルカーブを保存することができます。 セットアップ予備段階が実行された後、装置は圧着中に処理されるすべてのケーブルの品質を制御し、プリセット値からの逸脱が検出された場合、アラームが鳴り、圧着機は動作を停止します。 圧着品質監視システム GM71 では、要求される偏差の精度に応じ、3 段階の許容誤差を保存することも可能です。 電源 - Da 12 a 24 Vac/Vdc 電流 - 400 mA リレー接点 - 1 n.a. + 1 n.c. 寸法 - 160x60x150
