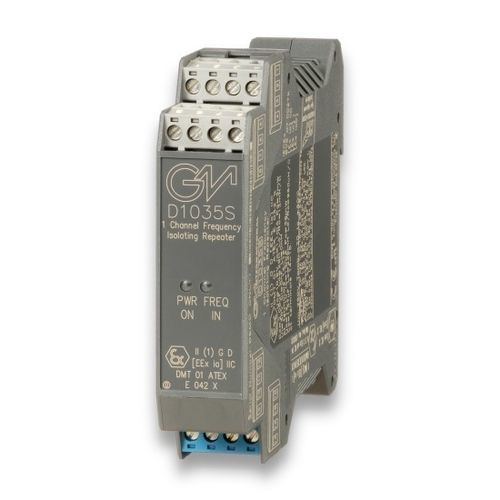

電流反復ディスプレイ D1035S

絶縁DINレール

シングルチャンネルDINレール周波数パルスリピータD1035Sは、磁気ピックアップ、接点、近接、オープンコレクタトランジスタセンサ、危険区域にあるTTL CMOSからの低レベル周波数信号をパルス信号に変換し、安全区域の負荷を駆動します。ゾーン0（ゾーン20）、ディビジョン1からの入力、ゾーン2、ディビジョン2への設置。磁気ピックアップまたは近接入力センサ。Vrms（Um）最大電圧。バリアと関連付けられた楽器に許可される：12～24Vdc公称（10～30Vdc）、逆極性保護、電圧制限内のリップル≦5Vpp.消費電流：消費電流：40 mA @24 V、出力トランジスタ通電時： 1.最大消費電力：電源電圧30 V、出力トランジスタ通電時、1.2 W.入力タイプ：磁気ピックアップ、接点、EN60947-5-6準拠の近接型、最大50 KHzの周波数信号用オープン・コレクタ・トランジスタ、TTL CMOS.入力範囲：入力範囲：0～最大50KHz.磁気ピックアップ感度：≥20mVpp～100Hz入力、≥50mVpp～1KHz、≥100mVpp～5KHz、≥500mVpp～20KHz、≥1Vpp～50KHz.スイッチング電流レベル：スイッチ電流レベル：ON≥2.1 mA、OFF≤1.2 mA、スイッチ電流≈1.65 mA±0.2 mAヒステリシス（近接またはトランジスタ入力用）入力等価ソース：8 V 1 KΩ標準（8 V無負荷、8 mA短絡）出力タイプ：電圧フリーSPSTオプトカップル・オープンコレクタ・トランジスタオープンコレクタ定格：オープンコレクタ定格：35Vで100mA（≦1.5V電圧降下）リーク電流：35Vで≦50μA周波数応答：絶縁試験電圧：I.S. In/Out 1.5 KV、I.S. In/Supply 1.5 KV、Out/Supply 500 V.動作温度限界：-20～+60 °C、相対湿度最大90%非凝結、35 °Cまで.保存温度限界：-45～+80 °C.安全パラメータ：安全パラメーター：端子13-16でUo/Voc = 10.9 V、Io/Isc = 1.1mA、Po/Po = 3 mW。端子14-15でUo/Voc = 15.5 V、Io/Isc = 13 mA、Po/Po = 48 mW。端子15-16でUo/Voc = 10.9 V、Io/Isc = 23 mA、Po/Po = 60 mW。端子13-16でUi/Vmax = 30 V、Ci = 0 nF、Li = 0 nH。Um = 250 Vrms, -20 °C ≤ Ta ≤ 60 °C.Mounting：重量: 約145 g.接続: 極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm²の終端に対応.設置場所：安全エリア/非危険場所またはゾーン2、グループIIC T4、クラスI、ディビジョン2、グループA、B、C、D温度コードT4およびクラスI、ゾーン2、グループIIC、IIB、IIA T4設置：IP 20.寸法幅22.5 mm、奥行き99 mm、高さ114.5 mm：1ステータス：アクティブ
