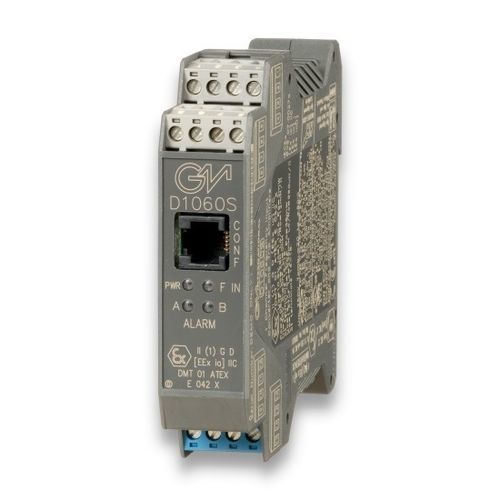

インパルス信号変換器 / 遮断機 D1060S

デジタルアナログ反復

シングルチャンネルDINレール周波数パルスコンバータ、リピータ、トリップアンプD1060Sは、危険区域に設置された磁気ピックアップ、接点、近接、オープンコレクタトランジスタセンサ、TTL CMOSからの低レベル周波数信号を、安全区域の負荷を駆動するための0/4-20mAまたは0/1-5Vまたは0/2-10V信号に変換し、繰り返し出力します。リピータ出力は、直接、10、100、1000、10000、100000、1000000で分割、またはアラーム機能でプログラムできます。独立したアラームトリップアンプも1台搭載しています。アラームは、高、低、または低起動アラーム機能用のSPST光結合オープン・コレクタ・トランジスタに通電、または非通電します。アラームトリップポイントは、全入力信号範囲にわたって設定可能です。リピータ出力がアラーム出力として使用される場合、ユニットは2つの独立したアラームを提供します。ゾーン0（ゾーン20）、ディビジョン1からの入力、ゾーン2、ディビジョン2への設置。磁気ピックアップ、近接入力センサ。周波数範囲DC～50KHz入力。リピータ出力は直接または10、100、1000、10000、100000または1000000で分割。0/4～20mA、0/1～5V、0/2～10V出力信号（リニアまたはリバース）、高精度、µP制御コンバータ、3ポート絶縁、入力/出力/供給、EN61000-6-2、EN61000-6-4に対するEMC適合性、完全にプログラム可能な動作パラメータ。Vrms(Um)最大電圧。Barrier.Statusに関連する機器に許容される電圧：SPARE-ONLYNext：OBSOLETE (2025-12-31)チャンネル：1技術データ：電源電圧公称12～24Vdc（10～30Vdc）逆極性保護、電圧制限内のリップル≦5Vpp.消費電流20mA出力およびトランジスタ通電時で60mA.消費電力24V電源、20mA出力およびトランジスタ通電時で1.3W。電源電圧30 V、過負荷状態、トランジスタ出力通電、PPC1090接続時の最大消費電力1.9 W.入力タイプ磁気ピックアップ、接点、EN60947-5-6準拠の近接型、最大50 KHzの周波数信号用オープン・コレクタ・トランジスタ、TTL CMOS。磁気ピックアップ感度≧20 mVpp～100 Hz入力、≧50 mVpp～1 KHz、≧100 mVpp～5 KHz、≧500 mVpp～20 KHz、≧1 Vpp～50 KHz.スイッチング電流レベルON≧2.1 mA、OFF≦1.2 mA、スイッチ電流≒1.65 mA±0.2 mAヒステリシス（近接またはトランジスタ入力の場合）。等価ソース8 V 1 KΩ標準（8 V無負荷、8 mA短絡）積分時間100 ms分解能/可視化50 Hzレンジで1 mHz、500 Hzレンジで10 mHz、5 KHzレンジで100 mHz、50 KHzレンジで1 Hz入力レンジ0～最大50.5 KHzバーンアウト入力信号の損失に対してアナログ出力信号をダウンスケール出力タイプ0/4～20 mA、最大。600 Ω負荷ソース・モード、電流制限22 mAまたは0/1～5 Vまたは0/2～10 V信号、制限11 V.分解能1 µA電流出力または1 mV電圧出力.伝達特性線形直接または逆方向.応答時間≤ 50 ms（10～90 %ステップ変化）。出力リップル≤ 250Ω負荷で20mVrms.Repeater OutputType電圧フリーSPSTオプトカップルオープンコレクタトランジスタ.Output factordirect 1:1 or divided by 10, 100, 1000, 10000, 100000 or 1000000.オープンコレクタ定格35Vdcで100mA（≤ 1.5V電圧降下）。リーク電流≦50 µA at 35 VdcFrequency response50 KHz maximumAlarmTrip point rangew within rated limits of input range (see input for step resolution).Delay time0 to 1000 s, 100 ms step.ヒステリシス50Hzレンジで0～5Hz、500Hzレンジで0～50Hz、5KHzレンジで0～500Hz、50KHzレンジで0～5KHz（ステップ分解能は入力可視化パラメータを参照）出力電圧フリーSPSTオプトカップルオープンコレクタトランジスタオープンコレクタ定格100mA at 35 Vdc（≤ 1.5 V電圧降下）リーク電流≤ 50 µA at 35 Vdc.入力性能TypeRef.条件24V電源、250Ω負荷、周囲温度23±1℃校正および直線性精度≦選択入力レンジのフルスケールの±0.05%温度影響≦1℃変化に対するフルスケール入力レンジの±0.005%出力性能TypeRef.条件24V電源、250Ω負荷、周囲温度23±1℃校正精度≦フル・スケールの±0.1％直線性誤差≦フル・スケールの±0.05％電源電圧の影響≦フル・スケールの±0.05％電源電圧の最小から最大までの変化に対する影響負荷の影響≦フル・スケールの±0.05％負荷抵抗の0から100％までの変化に対する影響温度への影響≦フル・スケールの±0.01％ゼロおよびスパンの1℃の変化に対する影響絶縁試験電圧I.S.絶縁試験電圧I.S. In/Out 1.5 KV; I.S. In/Supply 1.5 KV; Analog Out/Supply 500 V; Analog Out/Digitals Out 500 V; Digital Out/Supply 500 V; Digital Out/Digitals Out 500 V;環境条件動作温度限界-20～+60 °C、相対湿度最大90 %（非凝結）、35 °Cまで。保管温度限界-45～+80 °C.安全性説明安全パラメーター端子13～16でUo/Voc = 10.9 V、Io/Isc = 1.1mA、Po/Po = 3 mW。端子14-15でUo/Voc = 15.5 V、Io/Isc = 13 mA、Po/Po = 48 mW。端子15-16でUo/Voc = 10.9 V、Io/Isc = 23 mA、Po/Po = 60 mW。端子13-16でUi/Vmax = 30 V、Ci = 0 nF、Li = 0 nH。Um = 250 Vrms, -20 °C ≤ Ta ≤ 60°C.MountingTypeEN/IEC60715 TH 35 DIN-Rail.Weightabout155g.Connectionby極性プラグイン・ディスコネクト・スクリュー端子台で、最大2.5 mm2までの終端に対応。設置場所安全エリア/非危険場所またはゾーン2、グループIIC T4、クラスI、ディビジョン2、グループA、B、C、D温度コードT4およびクラスI、ゾーン2、グループIIC、IIB、IIA T4設置保護クラスIP 20寸法幅22.5 mm、奥行き99 mm、高さ114.5 mm認証：ATEX、IECEx、UL、FM、INMETRO、Maritime、D1000シリーズで利用可能な計量証明書：EU適合宣言D1000シリーズ、G3適合など。
