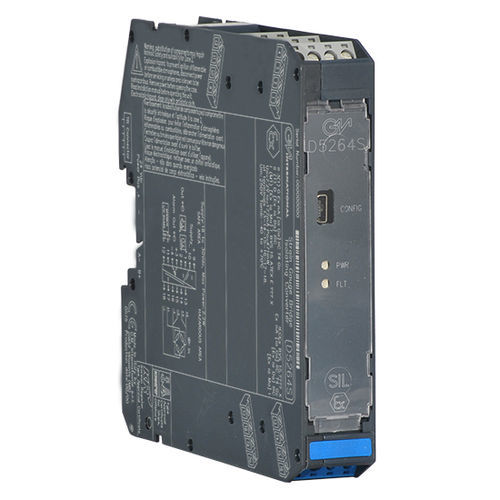

デジタル強度センサートランスミッタ D5264S

ロードセル/ストレインゲージブリッジコンバータD5264モジュールは、高リスク産業の安全関連システムでSIL 2レベルを必要とするアプリケーションに適したユニットです。このユニットは、安全エリアの PLC/DCS と危険エリアのロードセル（またはロードセル群）の間に設置される、電気的に絶縁されたインターフェースとして機能します。350Ωロードセルは最大4台、450Ωロードセルは最大5台、1000Ωロードセルは最大10台まで並列接続が可能です。このモジュールは、危険区域に設置されたロードセルにリモートセンシング機能を備えた完全フローティング電源電圧を供給し、ロードセルからのmV信号を0/4～20mAに変換して電流ソースとシンクの両方の機能を提供します。モジュールはPhotoMOSアラーム出力も備えています。デジタル通信を使用してPLC/DCとインターフェースするためのModbus出力も提供されます。SIL 2 / SC 3ゾーン0からの入力ゾーン2への設置ストレインゲージ・ブリッジ絶縁コンバータ最大4個の350Ωロードセル並列0/4-20 mAシンク/ソース出力電流モニタ＆コンフィギュレーション用Modbus RTU RS-485フィールド自動校正完全にプログラム可能な動作パラメータ高精度、μP制御A/Dコンバータ3ポート絶縁、入力/出力/供給技術仕様:電源タイプ公称24 Vdc (18～30 Vdc)、逆極性保護。消費電流90 mA @ 24 Vdc（350Ωロードセル4個接続、20 mA出力時、代表値）許容損失2.1 W @ 24 Vdc（350Ωロードセル4個接続、20 mA出力時、代表値）入力タイプ最大350Ωロードセル4個（並列接続）。450Ωロードセル最大5個（並列接続）1000Ωロードセル最大10個（並列接続）積分時間100ms（低速）または12.5ms（高速）ブリッジ電源電圧4.0 Vdc（公称）ブリッジ出力信号1～4 mV/V出力タイプ0/4～20 mA、最大400Ω負荷時、電流制限@20 mA。400Ω負荷時、電流制限@24 mA.応答時間≤20 ms（10～90 %ステップ）.アラームトリップポイントレンジは入力センサーの定格範囲内.ON-OFF遅延時間0～1000 s、100 msステップ.ヒステリシスは入力センサーの定格範囲内.出力電圧フリーSPSTフォトMOS：100 mA、60 Vdc（≤ 1 Vドロップ）.ModbusインターフェースタイプModbus RTU RS-485 最大115.2 kbps、モニター/構成/制御用.入力性能Ref.条件24V電源、250Ω負荷、周囲温度23±1℃校正精度±0.05 % FSR.直線性精度±0.02 % FSR.温度影響±0.002 % FSR（1℃変化）出力性能Ref.校正精度±0.05 % FS.直線性精度±0.05 % FS.温度影響±0.01 % FS（ゼロ/スパン、1 °C変化時）絶縁試験電圧I.I.S. In/Out 2.5 kV; I.S. In/Modbus Out 2.5 kV; I.S. In/Supply 2.5 kV; Out/Supply 500 V; Modbus Out/Supply 500 V; Out/Modbus Out 500 V; Out/Alarm Out 500 V; Alarm Out/Modbus Out 500 V; Supply/Alarm Out 500 V.環境条件動作温度制限 -40～+70 °C.保管温度制限 -45～+80 °C.安全説明機器関連機器および非スパーキング電気機器安全パラメータ端子13-14-15-16-17-18でUo = 7.2 V、Io = 177 mA、Po = 471 mW。Um = 250 VrmsまたはVdc、-40 °C ≤ Ta ≤ 70°C.MountingTypeDINレール35 mm、パワーバス付きまたはなし、またはカスタムTerm.寸法幅22.5 mm、奥行き123 mm、高さ120 mm。認証：ATEX、IECEx、EMC、Ex、Maritime、Metrological、SIL認証は、さまざまな地域で利用可能です（ドキュメントへのリンクを参照）：D5264SChannels：1ステータスACTIV製品ライフサイクルポリシー：ACTIVEMounting：DINレール35mm重量：約160g寸法：幅22.5mm、奥行22.5mm：幅22.5mm、奥行き123mm、高さ120mm
