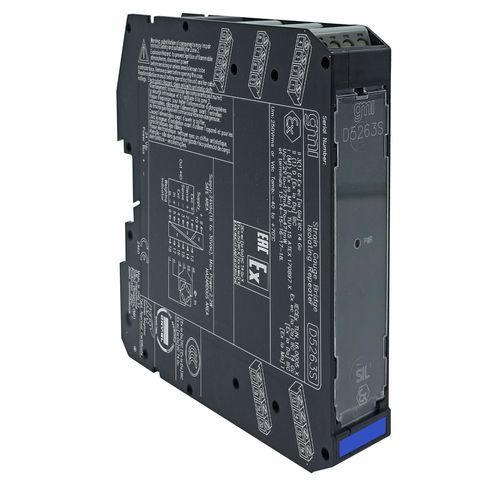

強度センサートランスミッタ D5263S

ロードセル/ストレインゲージブリッジリピータD5263モジュールは、高リスク産業の安全関連システムでSIL 2レベルを必要とするアプリケーションに適したユニットです。このユニットは、安全エリアにある計量指示計と危険エリアにあるロードセル（またはロードセル群）の間に設置された透明なガルバニック絶縁インターフェースとして機能し、指示計の端子には現場のロードセルと同等の単一のロードセルとして表示されます。危険区域にあるロードセルにリモートセンシング機能を備えた完全フローティング電源電圧を供給し、ホストシステムの基準電圧に応じて安全区域の負荷を駆動するmV信号出力を分離しながら繰り返します。最大4個の350Ωロードセル、または5個の450Ωロードセル、または10個の1000Ωロードセルを並列接続することができます。SIL 2 / SC 3ゾーン0からの入力ゾーン2への設置ストレインゲージ・ブリッジ・トランスペアレント・リピータ最大4個の350Ωロードセルを並列接続高精度3ポート絶縁、入力/出力/電源技術データ電源タイプ公称24 Vdc（18～30 Vdc）、逆極性保護。消費電流75 mA @ 24 Vdc（350Ωロードセル4個接続時、代表値）消費電力1.8 W @ 24 Vdc（350Ωロードセル4個接続時、代表値）。入力タイプ350Ωロードセル最大4個並列、または450Ωロードセル最大5個並列、または1000Ωロードセル最大10個並列積分時間12.5 msブリッジ電源電圧公称4.0 Vdcブリッジ出力信号1～4 mV/V出力タイプ入力信号と同じ出力インピーダンス500 Ω（代表値）励磁電圧外部印加4 V～15 V伝達特性リニア応答時間≤ 20 ms（10～90 %ステップ変化）性能参照。校正精度± 0.003 %入力FSR（システム校正後）。直線性精度± 0.002 %入力FSR。絶縁試験電圧I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; Out/Supply 500 V。環境条件動作温度制限-40～+70 °C.保管温度制限-45～+80 °C.安全性説明機器関連機器および非スパーキング電気機器安全パラメータ端子13-14-15-16-17-18でUo = 7.2 V、Io = 177 mA、Po = 471 mW。Um = 250 Vrms or Vdc, -40 °C ≤ Ta ≤ 70°C.MountingTypeDIN-Rail 35 mm, with or without Power Bus.Weightabout 165 g.Connectionby polarized plug-in disconnect screw terminal blocks to accommodate termination up to 2.5 mm² (13 AWG).DimensionsWidth 22.5 mm, Depth 123 mm, Height 120 mm.Status：ステータス: ACTIVEChannels：1認証：ATEX、IECEx、EMC、Ex、Maritime、Metrological、SIL
