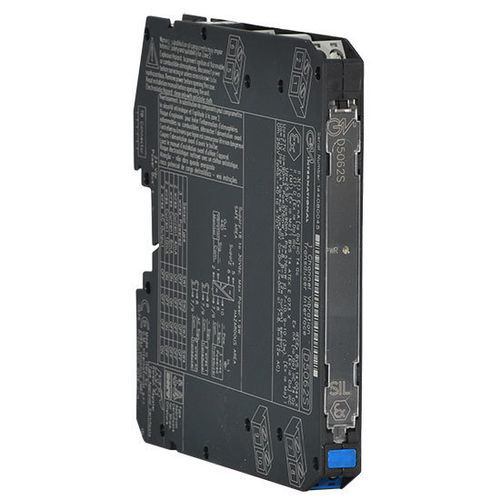

アナログ変換器 / アイソレータ D5062S

信号危険ゾーン用SIL 2

振動トランスデューサ・インターフェースD5062Sは、ハイリスク産業向けの安全関連システムでSIL 2レベルを必要とするアプリケーションに適した高信頼性アナログ入力インターフェースです。危険区域に設置された振動トランスデューサ、加速度計、または2-3ワイヤセンサに通電するための完全フローティングDC電源を提供し、安全区域に設置されたセンサ入力電圧を完全に絶縁された回路で繰り返し、回転機械の制御および監視を目的とした振動モニタまたは分析器を駆動します。SIL 2 / SC 3ゾーン0/Div.1からの入力ゾーン2/Div.2への設置20～-20 V入出力信号広帯域信号転送入出力短絡防止DIPスイッチによるフィールドプログラマブル高精度3ポート絶縁、入出力/供給Status：チャンネル数：11技術データ電源電圧公称24 Vdc（18～30Vdc）、逆極性保護。消費電流90 mA @ 24 Vdc（代表値、20 mAのトランスデューサ消費と2 mAの出力負荷時）消費電力2.0 W @ 24 Vdc（代表値、20 mAのトランスデューサ消費と2 mAの出力負荷時）。入力タイプ0 V～-20 V（端子7～8または8～9で10 kΩインピーダンス）3線式センサ供給電圧-22 V @ 0 mA供給以上、-17 V @ 15 mA供給以上（電流制限@≈23 mA）2線式センサ供給電圧-17 V @ 2 mA定電流供給。出力タイプ0～-20 V、10 kΩ負荷時、10 Ω出力抵抗.応答時間≤10 µs（10～90%ステップ変化）.周波数応答DC～20 kHz、最大1 dB以内.性能参照。条件24 V電源、10 kΩ負荷、23 ± 1 °C周囲温度校正精度≤ ± 0.1 % FSRL直線性精度≤ ± 0.05 % FSR温度変化に対するゼロ/スパンの影響≤ ± 0.005 %（1 °C変化時）絶縁試験電圧I.S. In/Out 1.5 kV; I.S. In/Supply 1.5 kV; Out/Supply 500 V環境条件動作温度温度限界 -40～+70 °C保管温度温度限界 -45～+80 °C安全性説明機器関連機器および非スパーキング電気機器安全パラメーター端子7-8-9-10でUo = 27 V、Io = 90 mA、Po = 576 mW。端子7-8-9でUi = 30 V、Ci = 0 nF、Li = 0 nH。Um = 250 Vrms or Vdc, -40 °C ≤ Ta ≤ 70 °C.MountingTypeDIN-Rail 35 mm, with or without Power Bus or on custom Term.寸法幅12.5 mm、奥行き123 mm、高さ120 mm。認証:ATEX、IECEx、EMC、Ex、Maritime、Metrological、SIL証明書さまざまな地域で利用可能(ヨーロッパ、中国、ユーラシア共同体、北米、日本、UAE、ベラルーシ、カザフスタン、ロシア、国際)適合宣言:D5062のEU適合宣言適合宣言G3準拠アクセサリ：JDFT049、OPT5096
